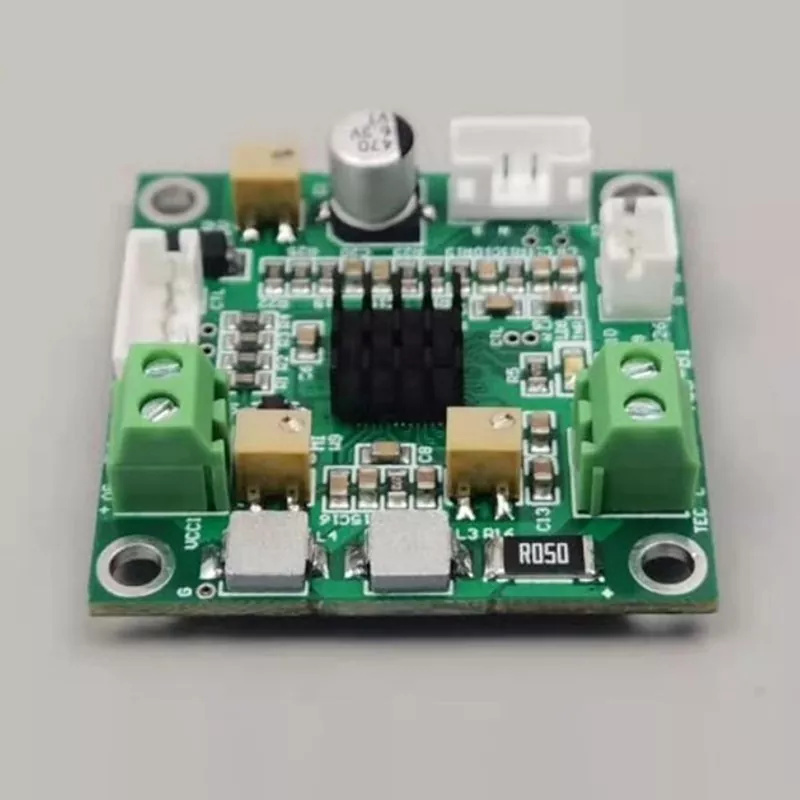

ATC-M1 temperaturregulator med kort cyklus PID

X-Meritan udvikler termoelektriske materialer, kølere, NTC-komponenter og temperaturregulatorer til termisk halvlederstyring. ATC-M1-temperaturcontrolleren med kortcyklus-PID kombinerer et kompakt 34 mm x 20 mm-kort med korttids-PID-kontrol, 10K NTC-temperaturfeedback og TEC-outputkontrol til mikroobjekter med lav termisk inerti. Den fungerer på 3,0V–5,0V DC, understøtter et standardtemperaturområde på +10 til +40 grader C og har en fabriksindstillet temperatur på 25 grader C. Temperaturen kan justeres via et W9 potentiometer eller analog indgang, med en specificeret temperaturkontrolstabilitet på 0,001 grader C.

Nøglefunktioner

Kort-cyklus PID-kontrol

ATC-M1-temperaturregulatoren med kortcyklus-PID bruger en kortcyklus-PID-feedback-tilgang designet til mikroobjekter med lav termisk inerti. Hyppige korrigerende handlinger hjælper controlleren med at reagere på ændringer i den termiske tilstand af det kontrollerede objekt uden at stole på den større termiske respons, der er forbundet med konventionelle systemer.

Kompakt bordstruktur

Med dimensioner på kun 34 mm x 20 mm og en total højde på 15,5 mm er ATC-M1 velegnet til kompakte termiske kontrolenheder. Dens lille formfaktor er især relevant for optiske miniature-, sensing- og elektroniske strukturer, hvor den ledige indre plads er begrænset.

TEC output kontrol

Regulatoren er designet til at arbejde med termoelektriske kølekomponenter. Dens maksimale TEC-strøm er 2,5A, mens den maksimale TEC-spænding er 4,3V ved en 5V-forsyning eller 2,5V ved en 3,3V-forsyning. Disse definerede grænser giver et klart grundlag for at matche regulatoren med det tilhørende TEC-system.

Temperatur feedback

En 10K NTC-sensor bruges til temperaturmåling og feedback. Den specificerede temperaturkontrolstabilitet er 0,001 grader C, hvilket giver den præcision, der kræves til applikationer, hvor små temperaturvariationer kan påvirke driftstilstanden af ​​temperaturfølsomme komponenter.

Tekniske data

Design sammenligning

Anvendelsesområder

1. Fotonik: X-Meritan identificerer fotonikapplikationer, herunder detektorkøling. Den kompakte kontrolstruktur og temperaturfeedback-funktionen giver et passende kontrolelement til små termoelektriske køleaggregater.

2. Telekommunikation: Virksomhedens applikationsområde omfatter termisk stabilisering og køling af telekomkomponenter. Præcis temperaturregulering kan indarbejdes i kompakte varmestyringsarkitekturer.

3. Medicinsk udstyr: X-Meritan lister PCR-forstærkere og temperaturrelaterede applikationer inden for medicin. Temperaturstyring er en vigtig del af systemer, hvor driftsforholdene afhænger af kontrollerede termiske miljøer.

4. Luftfartssensorer: Virksomhedens rumfartsapplikationer omfatter isdetektionssensorer, varmefluxsensorer og IR-sensorer. Kompakte termostyringskomponenter kan indgå i temperaturfølsomme sensorsystemer.

5. Bilelektronik: X-Meritan identificerer også termisk stabilisering for LiDAR, AR og detektorer, hvilket udvider relevansen af ​​kompakt termoelektrisk kontrol til automotive og elektroniske sensorapplikationer. ATC-M1-temperaturcontrolleren med korttids-PID kan overvejes til kompakte termiske styringsarkitekturer, hvor det kontrollerede objekt har en lille termisk masse.

Systemintegration

1. TEC Elektriske grænser: ATC-M1-temperaturregulatoren med korttids-PID fungerer inden for de specificerede maksimale spændings- og strømværdier.

2. Temperaturfeedback: 10K NTC-indgangen giver temperaturfeedback-vejen til kontrolsystemet.

3. Temperaturområde: Standardtemperaturkontrolområdet er +10 til +40 grader C med en fabriksindstillet temperatur på 25 grader C.

4. Udgangsindstillinger: Maksimal udgangsspænding fra fabrikken er 2,0 V, mens den maksimale udgangsstrøm fra fabrikken er 1,0 A.

5. Justeringsmetode: Temperaturejustering kan udføres gennem W9-potentiometeret, og analog temperaturinput understøttes også.

6. Produktkonfiguration: For applikationer, der kræver en anden konfiguration, angiver X-Meritan, at produkter kan produceres i henhold til tegninger eller prøver. Serviceprocessen omfatter tidlig kommunikation, prøvebekræftelse og produktion efter bekræftelse.

X-Meritan-kapacitet

ATC-M1 er en del af X-Meritans termoelektriske teknologiportefølje, som dækker termoelektriske materialer, termoelektriske kølere, TEC-samlinger, NTC-komponenter og temperaturregulatorer. Denne produktstruktur forbinder temperaturkontrolkortet med de termoelektriske komponenter og følerelementer, der bruges i kompakte termiske styringssystemer.

Komplet termoelektrisk teknologikæde

X-Meritans muligheder dækker udvikling af termoelektrisk materiale, tilpasning af kernekomponenter og design af varmeafledningsløsninger. For ATC-M1 er dette tekniske omfang direkte relateret til TEC-outputstyring, NTC-temperaturfeedback og kravene til termisk styring af kompakte elektroniske og optiske samlinger.

5 store anvendelsesområder

X-Meritan rapporterer applikationer på tværs af fem hovedområder: fiberoptisk kommunikation, industrielt medicinsk udstyr, smart bilelektronik, forbrugerelektronik og forskningsinstitutioner. Disse anvendelsesområder giver en relevant teknisk baggrund for ATC-M1, især hvor kompakt termoelektrisk køling og kontrollerede driftstemperaturer er påkrævet.

Fortune 500 Company Cooperation

X-Meritan oplyser, at det samarbejder med Fortune 500-virksomheder og flere nationale nøglelaboratorier. Denne erfaring er relevant for udvikling og anvendelse af termoelektriske komponenter og temperaturstyringsteknologier, der anvendes i specialiserede elektroniske og termiske styringssystemer.

Flere fremstillingsprocesser

Produktionsudstyret, der er opført af X-Meritan, omfatter blikdyppeovne, vibrationssvingstøbemaskiner, svejsemaskiner, ovne, dispensermaskiner, automatiske forseglingsmaskiner, reflow-loddeudstyr og fuldautomatiske trykkemaskiner. Disse fremstillingsprocesser understøtter produktionen af ​​termoelektriske komponenter og elektroniske temperaturkontrolprodukter.

55 % europæisk markedsfordeling

X-Meritan rapporterer, at Europa repræsenterer 55% af dets internationale markedsdistribution, mens Nordamerika står for 15%, Sydøstasien 15% og andre markeder 15%. Den internationale applikationsbaggrund understøtter virksomhedens erfaring med at levere termoelektriske og temperaturstyringsprodukter til forskellige tekniske miljøer.

6. Integreret termisk løsningsstøtte

Ud over individuelle temperaturkontrolkomponenter tilbyder X-Meritan varmeafledningsløsningsdesign og støtte til produktvalg. Dette gør det muligt at betragte ATC-M1-temperaturregulatoren med korttids-PID sammen med den tilsvarende termoelektriske køler, NTC-komponent og varmestyringskrav i stedet for som et isoleret styrekort.

FAQ

Q: Hvilken type temperaturføler bruger ATC-M1?

A: Den bruger en 10K NTC temperatursensor til temperaturmåling og feedback.

Q: Hvad er temperaturkontrolstabiliteten?

A: Den specificerede temperaturkontrolstabilitet er 0,001 grader C.

Q: Hvad er den maksimale TEC-strøm?

A: Den maksimale TEC-strøm er 2,5A.

Q: Hvad er størrelsen på controlleren?

A: ATC-M1-temperaturregulatoren med korttids-PID har borddimensioner på 34 mm x 20 mm, med en samlet højde på 15,5 mm.

Q: Hvad er standardtemperaturindstillingen?

A: Fabriksindstillingstemperaturen er 25 grader C, med et standardkontrolområde på +10 til +40 grader C.

Q: Kan X-Meritan udvikle produkter i henhold til tegninger eller prøver?

A: Ja. X-Meritan oplyser, at det kan producere produkter i henhold til tegninger eller prøver, med prøvebekræftelse før produktion.
