X-meritaner en producent og leverandør i Kina med speciale i termoelektriske køleløsninger. Vi tilbyder en række afTemperaturregulatorer til Micro TE-kølere designet til Micro-TEC-modulerkompakttermoelektriske kølere, der anvendes i applikationer, der kræver præcis temperaturregulering. Vores controllere styrer strøm for at muliggøre både køling og opvarmning og holder målobjekter ved stabile sætpunktstemperaturer. Disse produkter betjener optisk kommunikation, biologisk og medicinsk udstyr, forbrugerelektronik og bil-/luftfartssektoren. Alle controllere er designet og fremstillet under vores interne kvalitetssystem, med tilpasningsmuligheder tilgængelige for elektriske parametre, fysiske dimensioner, kommunikationsprotokoller og miljøtilpasning.
Temperaturregulatorer til Micro TE-kølere regulerer strømmen, der strømmer gennem den termoelektriske køler for at stabilisere temperaturen på den ønskede værdi. Den overvåger kontinuerligt temperaturen på målobjektet og justerer udgangsstrømmen baseret på temperaturforskellen og vender retningen om for at skifte mellem opvarmnings- og afkølingstilstande og ændre størrelsen for at kontrollere intensiteten.
Strømpolariteten kan vendes, hvilket gør det muligt for TEC at skifte mellem køle- og varmetilstande. Til applikationer som PCR, der kræver vekslende termiske cyklusser.
En intern feedback-sløjfe aflæser løbende den aktuelle temperatur på målobjektet, sammenligner den med sætpunktet og justerer automatisk outputtet, indtil temperaturen stabiliserer sig. Ingen manuel indgriben er påkrævet.
Udgangsstrøm og spænding kan konfigureres i overensstemmelse med specifikationerne for den TEC, der drives, og dækker et effektområde fra milliwatt til hundredvis af watt.
|
Tilpasningsmuligheder |
Kerneindhold |
|
Elektriske parametre |
Tilpasning af indgangsspænding og udgangsstrøm/spænding |
|
Fysiske dimensioner og grænseflader |
PCB formfaktor, stik placering og type |
|
Temperaturkontrol ydeevne |
Styr nøjagtighed og driftstemperaturområde |
|
Kommunikations- og kontrolprotokoller |
Tilpasning af kommunikationsgrænseflade og kommandosæt |
|
Sensorkompatibilitet |
Understøttelse af forskellige temperatursensortyper |
|
Miljøtilpasningsevne |
Robust til specifikke driftsmiljøer |
|
Produktformfaktor |
Single-chip-løsning vs. modulær produktformtilpasning |
Stabiliserer laser (såsom DFB laser) bølgelængde. Temperaturændringer påvirker laserbølgelængden og forhindrer signalkrydsning forårsaget af temperaturdrift.
Anvendes i PCR-instrumenter og lignende enheder. PCR-reaktioner kræver specifikke temperaturforhold, hvilket gør præcis termisk cykling afgørende.
Giver lokaliseret præcisionskøling til højtydende chips (såsom GPU). Forhindrer chips i at blive overophedet under tung belastning, hvilket ellers ville udløse drosling og kompromittere brugeroplevelsen.
Stabiliserer ydeevnen af præcisionssensorer såsom LiDAR. Forhindrer sensoraflæsningsdrift forårsaget af ændringer i omgivelsestemperaturen, og holder målinger konsekvent nøjagtige.
Ja, så længe regulatorens udgangsstrøm og spændingsværdier overstiger TEC's Imax og Vmax. Ved at vælge en controller med tilstrækkelig frihøjde kan den samme controller køre flere TEC-modeller på tværs af forskellige produktlinjer.
Stabilitet afhænger af kontrolalgoritmen og sensoropløsningen. Med en korrekt afstemt PID-sløjfe og en højopløsnings-ADC er ±0,01°C eller bedre opnåeligt til mange optiske og laboratorieapplikationer.
Analog spændingskontrol, PWM-indgang, I²C, SPI, UART og USB er tilgængelige afhængigt af modellen. Angiv dine værtssystemintegrationskrav, og vi kan anbefale den passende grænseflade.
Ja. Vi understøtter OEM-tilpasning af kontrolparametre, outputområder, interfacevalg og formfaktor. Vi følger en prøvebaseret udviklingsproces: indledende diskussion → prøveproduktion → kundevalidering → masseproduktion.
|

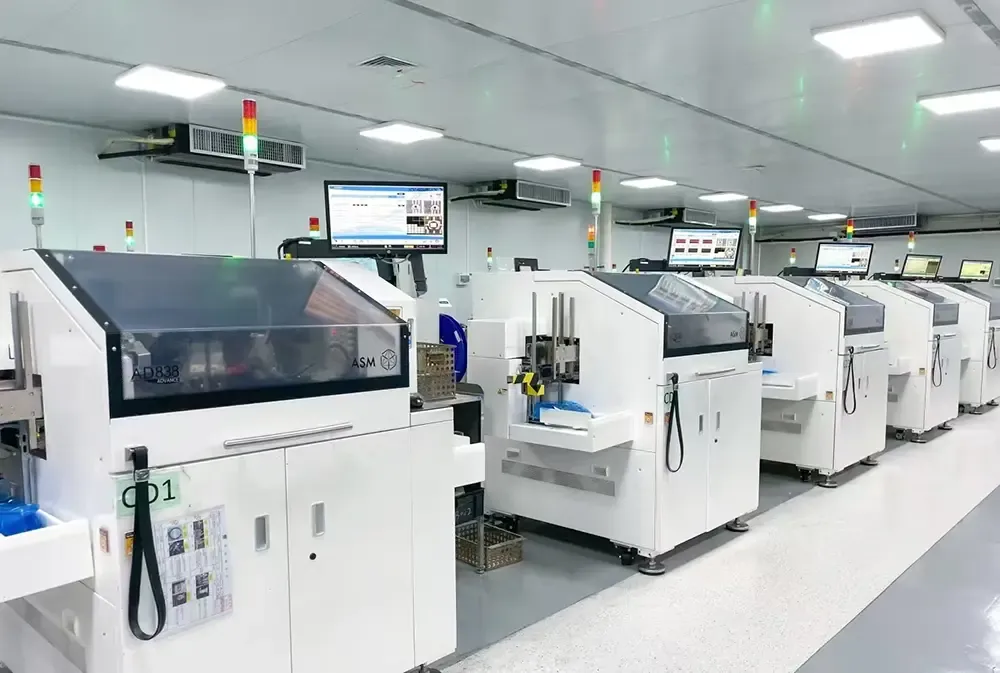

Udstyr |
Beskrivelse |
|
Tin dyppeovne |
Forfortinning af komponenten forbedrer loddeevnen og forhindrer oxidation |
|
Vibrationssvingstøbemaskiner |
Luftbobleeliminering og ensartet fordeling af indkapslingsmaterialer under indstøbning eller støbning |
|
Svejsemaskiner |
Punkt- eller ultralydssvejsning til interne ledninger, termoelementledninger og modulterminaler |
|
Ovne |
Tørring, forvarmning og hærdning af klæbemidler og belægninger |
|
Inkjet printere |
Udskrivning af identifikationsmærker, modelnumre og batchkoder for sporbarhed |
|
Udleveringsmaskiner |
Præcisionspåføring af termiske grænsefladematerialer, klæbemidler eller indkapslingsmidler |
|
Automatiske tætningsmaskiner |
Hermetisk forsegling af moduler eller pakker for at forhindre indtrængning af fugt og forurenende stoffer |
|
Skæremaskiner |
Dimensionsskæring af keramiske underlag, PCB'er eller blyrammer |
|
Størkningsmaskiner |
Accelereret hærdning eller hærdning af harpikser og pottemasser |
|
Reflow loddesystemer |
SMT-lodning af overflademonterede komponenter under kontrollerede temperaturprofiler |
|
Fuldautomatiske trykkemaskiner |
Højpræcisionstryk af loddepasta eller ledende klæbemidler før komponentplacering |
