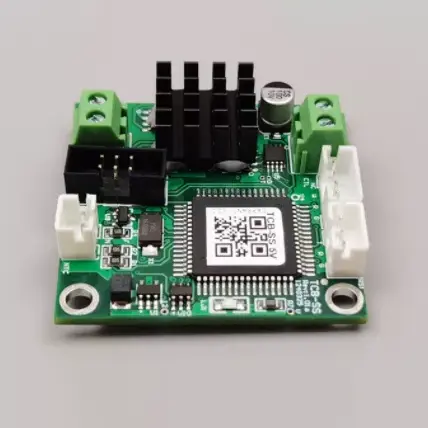

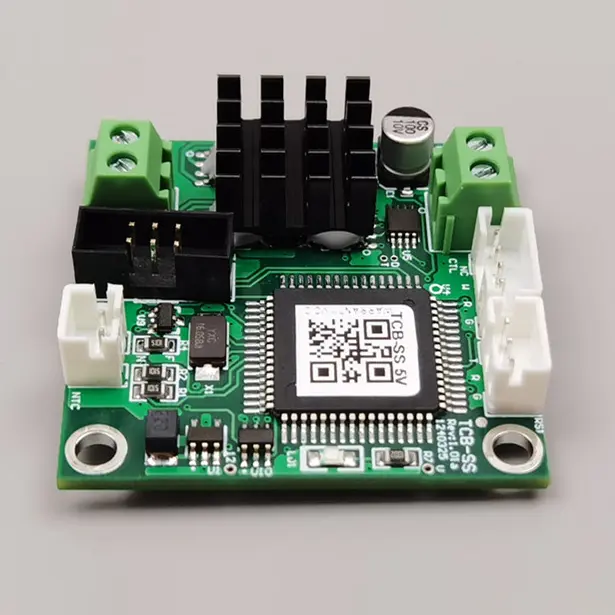

X-Meritan fremstiller TCB-SS-temperaturcontroller med ultrakompakt størrelse og designet til mikro-TEC-applikationer, hvor kortplads, temperaturstabilitet og kontrolleret TEC-output skal overvejes sammen. TCB-SS integrerer temperaturføling og TEC-drift på et lille styrekort, hvilket gør det muligt at regulere en Micro TEC gennem en feedback-baseret temperaturkontrolsløjfe.
Controlleren er designet omkring et kompakt bordformat snarere end en generel temperaturstyringsarkitektur. Den bruger en 10K NTC-sensor som standard temperaturfølende input og understøtter en standard TEC-spænding på 4,5V med en maksimal TEC-strøm på 3A, hvilket gør kortet velegnet til termiske miniaturestyringssystemer.
|
Kortforsyningsspænding (DC) |
5V ±10 % |
|
Outputeffektivitet |
>94 % |
|
TEC spænding |
4,5V (standard) |
|
TEC strøm |
3A (maksimum) |
|
Temperatur kontrol sensor |
10K NTC (standard B-værdi: 3950) |
|
Temperaturkontrol nøjagtighed |
0,01° |
|
Indstil temperaturnøjagtighed |
0,01° |
|
Måleområde for temperaturkontrol |
-60°C til +170°C |
|
Styr temperaturområde |
-20°C til +100°C |
|
Standard fabriksindstilling |
25°C |
10K NTC registrerer temperaturændringer og sender signalet til regulatoren.
Regulatoren sammenligner den målte temperatur med målværdien og regulerer Micro TEC-udgangen gennem PID-styring.
Kontinuerlig udgang justerer TEC-drevet under drift i stedet for kun at stole på simpelt tænd/sluk-skift.
Måler 4 cm × 4 cm × 1,28 cm, TCB-SS-temperaturregulatoren med ultrakompakt størrelse og designet til mikro-TEC'er er designet til mikro-TEC-systemer med begrænset installationsplads.
Regulatoren giver 0,01°C temperaturkontrolnøjagtighed og 0,01°C indstillet temperaturnøjagtighed for præcis termisk regulering.
Med en udgangseffektivitet på over 94 % giver regulatoren effektiv TEC-kørsel i kompakte temperaturstyringssystemer.
Standard TEC-spændingen er 4,5V, med en maksimal TEC-strøm på 3A, for kompatible Micro TEC-applikationer.
Standardføleren er en 10K NTC med en B-værdi på 3950, der giver temperaturfeedback til kontrolsløjfen.
Temperaturkontrolmåleområdet er -60°C til +170°C, mens det specificerede kontroltemperaturområde er -20°C til +100°C.
Indbyggede funktioner omfatter overstrøm, overspænding, temperaturbegrænsning og TEC åben/kortslutningsdetektion for at overvåge controlleren og tilsluttet TEC under drift.
|
Punkt |
Standard konfiguration |
|
TEC type |
Mikro TEC |
|
TEC spænding |
4,5V Standard |
|
TEC nuværende |
3A maksimum |
|
Temperatursensor |
10K NTC |
|
NTC B-værdi |
3950 Standard |
|
Board Supply |
5V ±10% DC |
|
Kontrolområde |
-20°C til +100°C |
Før integration skal TEC's elektriske krav, NTC-karakteristika, måltemperatur og kortforsyning kontrolleres i forhold til controllerens specifikationer.
TCB-SS-temperaturcontrolleren med ultrakompakt størrelse og designet til mikro-TEC'er giver kompakt temperaturstyring til optiske moduler, hvor der kræves stabile termiske forhold.
Den kan drive en kompatibel Micro TEC til at regulere temperaturen på laserdioder i kompakte optiske systemer.
Den kompakte controller er velegnet til laboratorieinstrumenter, der kræver Micro TEC-baseret temperaturregulering inden for begrænset installationsplads.
TCB-SS understøtter temperaturkontrol i kompakte diagnostiske enheder, hvor kortstørrelse og termisk regulering er vigtige designfaktorer.
Styringen kan integreres med Micro TEC-systemer til temperaturregulering af temperaturfølsomme infrarøde detektorer og CCD-sensorer.
A1: TCB-SS-temperaturregulatoren med ultrakompakt størrelse og designet til mikro-TEC'er er designet til mikro-TEC-applikationer. Den tilsluttede TEC bør kontrolleres mod den specificerede 4,5V standard TEC spænding og 3A maksimal strøm.
A2: Standardtemperaturfølerkonfigurationen er en 10K NTC med en B-værdi på 3950. Andre sensorkrav skal bekræftes under projektspecifikationen.
A3: Temperaturkontrolmåleområdet er -60°C til +170°C, mens det specificerede kontroltemperaturområde er -20°C til +100°C. Måleområdet angiver temperaturfølingsevnen, hvorimod kontrolområdet definerer det specificerede temperaturreguleringsområde.
A4: Kortforsyningsspændingen er 5V ±10% DC. Systemet bør levere en passende strømkilde, der forbliver inden for dette specificerede inputområde.
A5: Den maksimale specificerede TEC-strøm er 3A, med en standard TEC-spænding på 4,5V. Den faktisk tilsluttede TEC skal vælges i henhold til dens elektriske krav og controllergrænserne.
A6: Den angivne temperaturkontrolnøjagtighed er 0,01°C, og den indstillede temperaturnøjagtighed er også angivet som 0,01°C.
A7: Controlleren inkluderer overstrømsbeskyttelse, overspændingsbeskyttelse, temperaturbegrænsning og TEC-detektion af åben kredsløb og kortslutning.
