Højtydende generelle termoelektriske kølere til industrielle og medicinske applikationer

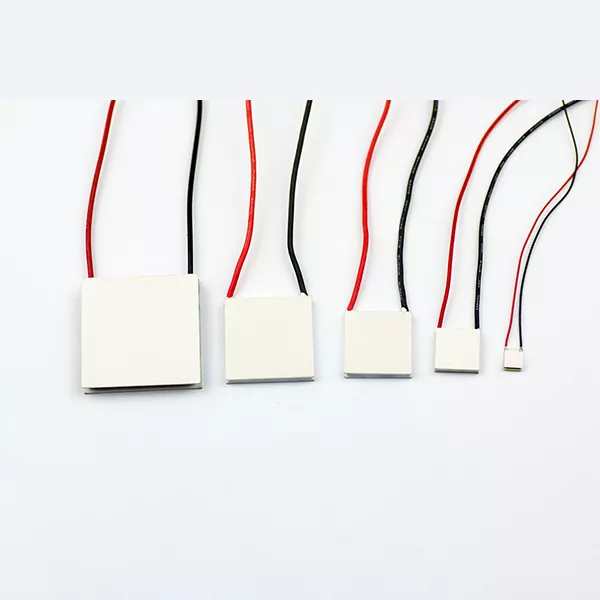

X-Meritanleverer generelle termoelektriske kølere til applikationer, der kræver moderat varmepumpning uden kompressorer, kølemidler eller bevægelige dele. Denne kategori dækkerstandard termoelektriske modulerbruges i bærbare kølebokse, små elektroniske kabinetter, laboratorieudstyr og lignende opgaver, hvor enkelhed og kompakt størrelse betyder mere end maksimal ydeevne.

Til varmebelastninger over ca. 60 W eller til applikationer, der kræver en større temperaturforskel under belastning, passer vores termoelektriske køleserie med høj kapacitet bedre. Denne side fokuserer på det generelle sortiment.

Driftsprincip

En generel TE-køler er en solid-state varmepumpe. Når jævnstrøm passerer gennem modulet, absorberer den ene keramiske flade varme, og den anden frigiver den. Den varmeafgivende side skal fastgøres til en køleplade. Uden korrekt varmefjernelse stiger modultemperaturen, og køleydelsen falder hurtigt.

Et komplet kølesystem har også brug for en jævnstrømskilde og normalt en ventilator. Når disse komponenter kombineres i en enkelt enhed, bliver det en termoelektrisk kølerenhed. Vi kan levere modulet alene eller som færdigmonteret enhed med køleplade og blæser inkluderet.

Standard specifikationer

Alle værdier kontrolleres på batchbasis. Et testresumé kan sendes med hver ordre.

Qmax er ikke det samme som brugbar køleeffekt. Qmax måles, når der ikke er temperaturforskel mellem de to sider. I rigtig drift er der altid en forskel. For eksempel kan et modul vurderet til 30 W Qmax kun levere 14 W, når den kolde side er 25 K under den varme side. Brug ydelseskurven til dit driftspunkt, ikke Qmax-tallet alene.

Temperaturstyring med NTC-sensorer

Når applikationen kræver en stabil koldsidetemperatur, parrer den generelle TE-køler med en temperaturregulator. Regulatoren aflæser en sensor såsom en NTC termistor og justerer strømmen eller spændingen til modulet. Denne feedbacksløjfe kompenserer for ændringer i omgivelsestemperatur og varmebelastning.

En simpel on-off termostat er nok til en bærbar køler. En PID-temperaturregulator anbefales til laboratoriestadier, prøveholdere eller enhver proces, der skal holde temperaturen inden for et smalt bånd. Vi kan anbefale en kompatibel controller og sensor til din kombination af modul og køleplade.

Materialer og konstruktion

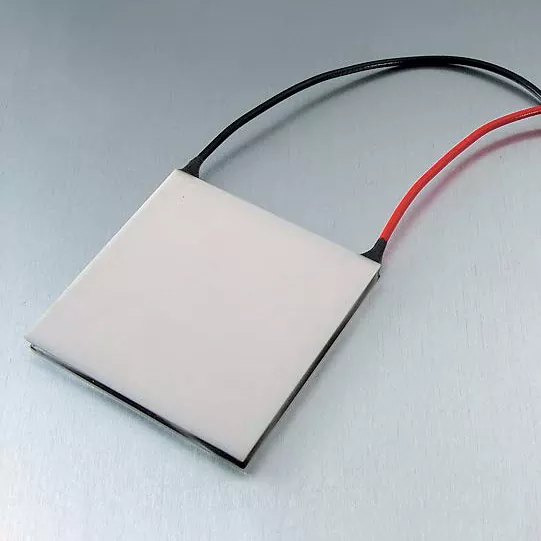

Inde i hvert modul danner vismuttelluridbaserede termoelektriske materialer mange små halvlederpar. Disse par er forbundet elektrisk i serie og klemt mellem to keramiske plader. Pladerne giver elektrisk isolering og en flad monteringsflade.

Til de fleste generelle køleopgaver fungerer standardmaterialesammensætningen godt. Hvis dit projekt kræver et skift i det optimale driftstemperaturområde, kan vi justere den termoelektriske materialeformulering. Dette er ualmindeligt for daglig køling, men tilgængeligt for brugerdefinerede ordrer.

Det indvendige array er beskyttet af en tynd epoxyforsegling. Tætningen blokerer for støv og let fugt, men er ikke designet til kontinuerlig kondensering eller direkte vandpåvirkning. I fugtige eller udendørs miljøer skal du bruge et forseglet kabinet eller anmode om yderligere indkapsling.

Produktion og kvalitetskontrol

X-Meritan har produceret termoelektriske kølere i mere end 10 år. Produktionsområdet opretholdes som et rent miljø for at reducere støv på keramiske overflader og loddesamlinger. Automatiseret udstyr håndterer pilleplacering og reflowlodning.

Hver batch testes på en dedikeret testplatform for halvlederkøler. Testproceduren omfatter:

Produktionsregistreringer føres for sporbarhed. Vi kan levere en batchrapport med hver forsendelse. Evalueringsprøver er tilgængelige før volumenordrer.

Udvælgelsestjekliste

Før du vælger en generel TE-køler, skal du bekræfte disse punkter:

1. Varmebelastning – Estimer den varme, der skal fjernes. Tilføj en margin på 50 % til 100 % over den forventede værdi.

2. Temperatur på den kolde side – Jo lavere måltemperaturen er i forhold til omgivelsestemperaturen, jo mindre varme kan modulet pumpe.

3. DC-spænding – 12 V er almindelig til mobil brug, 24 V til industrielle kabinetter, 5 V til små USB-enheder.

4. Samlingsplads – Inkluder modultykkelse, køleplade, ventilator og termisk grænseflademateriale i den samlede højde.

5. Miljø – Fugtighed, støv og vibrationer påvirker tætning og levetid.

Hvis et punkt er uklart, så send os projektdetaljerne. Vi vil anbefale et modul og give præstationskurven.

Typiske applikationer

Bærbare kølere og vinskabe Støjsvage, kompakte moduler til små isolerede kasser og bilkøleskabe.

Elektroniske og styreskabe Punktkøling til strømforsyninger, batterirum og forseglede controllere, hvor det ikke er praktisk at tilføje ventilation.

Små apparater Vanddispensere, drikkevarekølere og personlige køleenheder bruger ofte ét modul med en køleplade og blæser.

Laboratoriestadier og prøveholdere Kombineret med en temperaturregulator og en NTC-termistor holder modulet en prøveblok ved en fast temperatur.

Ofte stillede spørgsmål

Q: Er en temperaturregulator nødvendig for en simpel køleboks?

Ikke altid. Mange bærbare kølere kører modulet kontinuerligt fra en DC-kilde. Den indvendige temperatur falder, indtil den varme, der lækker ind, svarer til den udpumpede varme. En grundlæggende termostat sparer batteristrøm og forhindrer overkøling.

Q: Hvad sker der, hvis ledningerne vendes om?

De varme og kolde sider bytter. Modulet er ikke beskadiget, så længe strøm og spænding forbliver inden for normerne. Denne funktion er nyttig til systemer, der både har brug for opvarmning og køling.

Q: Hvor stor skal kølepladen være?

Kølepladen skal aflede den pumpede varme plus den elektriske indgangseffekt. En praktisk regel er at dimensionere kølepladen til 1,5 til 2 gange modulets maksimale elektriske effekt. For et 12 V, 4 A-modul (48 W elektrisk), skal du planlægge 70 til 100 W total varmefjernelse.

Q: Kan to moduler stables til koldere temperaturer?

Flertrinsmoduler findes, men er ikke en del af det generelle sortiment. Stabling reducerer brugbar varmebelastning og tilføjer kompleksitet. Til de fleste dagligdags køleopgaver fungerer et enkelt modul med en god køleplade bedre. Vi kan diskutere flertrinsmuligheder for specielle projekter.

Q: Er disse moduler blyfri?

Standardproduktion bruger blyfri loddemidler og materialer, der opfylder RoHS-kravene. Dokumentation kan vedlægges bestillingen.

Spørgsmål: Leverer du komplette køleaggregater?

Ja. Vi kan bygge en termoelektrisk kølersamling med modul, køleplade, ventilator og ledninger. Dette er ofte nemmere for kunder, der foretrækker ikke at håndtere termisk interfacemateriale og selv montering.
