Et LiDAR-system på et autonomt køretøj eller en vejsidesensorenhed skal fungere pålideligt over et temperaturområde, der kan spænde fra -40°C om vinteren til +85°C i direkte sommersol. Inde i huset er laserdioderne, fotodetektorerne og de optiske komponenter følsomme over for temperatur. Et skift på blot nogle få grader kan ændre laserens emissionsbølgelængde, reducere signal-støjforholdet for detektoren og forvrænge den optiske justering. Resultatet er en forringelse af rækkeviddenøjagtighed og punktskykvalitet. For indkøbsingeniøren, der specificerer termiske styringskomponenter, er spørgsmålet ikke, om der er behov for temperaturstyring, men hvilken teknologi, der kan levere det inden for LiDAR-systemets størrelse, effekt og pålidelighed.Termoelektriske kølereer dukket op som den foretrukne løsning på mange af disse udfordringer.
Denne guide er skrevet til købere og designingeniører, der har brug for at forstå, hvordan termoelektriske kølere løser temperaturreguleringsudfordringerne i LiDAR-systemer. Vi vil dække de specifikke termiske udfordringer i LiDAR, driftsprincippet for termoelektriske kølere, de vigtigste specifikationer, der skal evalueres, integrationsovervejelserne og kriterierne for valg af leverandør. Vi vil også levere detaljerede produktparametre fra vores fabrik klFuzhou X-Meritan Technology Co., Ltd.Uanset om du udvikler et LiDAR-system til automotive, industrielle eller kortlægningsapplikationer, hjælper denne guide dig med at vælge den rigtige termoelektriske køler til dine krav til termisk styring.
LiDAR-systemer præsenterer et unikt sæt termiske udfordringer, der adskiller sig fra andre elektroniske systemer. Den første udfordring er laserdiodens følsomhed. Emissionsbølgelængden af en laserdiode ændres med temperaturen med en hastighed på ca. 0,3 nm/°C. For et LiDAR-system, der bruger smalbånds optiske filtre eller bølgelængdefølsom detektion, kan denne drift forårsage et misforhold mellem laserbølgelængden og filterpasbåndet, hvilket reducerer signalstyrken og detektionsområdet. Den anden udfordring er fotodetektorens termiske støj. Mørkestrømmen og detektorens støjækvivalente effekt stiger med temperaturen, hvilket forringer signal-til-støj-forholdet og nøjagtigheden af afstandsmålingen. Den tredje udfordring er den termiske udvidelse af den optiske bænk. De optiske komponenter er monteret på en fælles bænk, og hvis bænken udvider sig eller trækker sig sammen med temperaturen, kan justeringen af laseren, detektoren og scanningsoptikken skifte, hvilket forårsager pegefejl. Tabellen nedenfor opsummerer disse udfordringer og deres virkninger.
| Udfordring | Kilde | Effekt på LiDAR-ydelse |
| Laserbølgelængdedrift | Laser diode temperaturkoefficient | Reduceret signalstyrke, rækkeviddetab |
| Detektorstøjforøgelse | Termisk støj i fotodetektor | Lavere SNR, reduceret nøjagtighed |
| Optisk bænkudvidelse | Termisk udvidelse af monteringsmaterialer | Fejljustering, pegefejl |
| Ekstreme omgivende temperaturer | Driftsmiljø | Systemfejl eller forringet ydeevne |
| Varmeafledningsdensitet | Kompakt kabinet | Lokaliserede hot spots, termiske gradienter |
Hos Fuzhou X-Meritan Technology Co., Ltd. fremstiller vores fabrik termoelektriske kølere, der er specielt designet til at løse disse udfordringer. Vi forstår de termiske krav til LiDAR-systemer, og vi samarbejder med vores kunder om at vælge den rigtige køler til deres specifikke lasereffekt, detektortype og miljøforhold.
En termoelektrisk køler er en solid-state varmepumpe, der bruger Peltier-effekten til at overføre varme fra den ene side af enheden til den anden, når der påføres en jævnstrøm. Enheden består af et array af halvlederpellets, typisk vismuttellurid, klemt mellem to keramiske substrater. Når strømmen løber, bliver den ene side kold (den kolde side), og den anden bliver varm (den varme side). Varmen optages på den kolde side og frigives på den varme side, hvor den afledes af en køleplade. Vende strømmen vender retningen af varmeoverførsel, så den samme enhed kan bruges til både køling og opvarmning. Denne tovejsstyring er en vigtig fordel for LiDAR-systemer, der skal fungere i både varme og kolde miljøer. Tabellen nedenfor sammenligner termoelektriske kølere med andre køleteknologier.
| Teknologi | Køling/Opvarmning | Størrelse | Præcision | Pålidelighed | Støj/vibration |
| Termoelektrisk køler | Begge | Kompakt | Høj (+/- 0,1°C) | Høj (fast tilstand) | Ingen |
| Kompressor-baseret | Begge | Stor | Moderat | Moderat (bevægelige dele) | Høj |
| Fan-baseret | Kun afkøling | Moderat | Lav | Moderat (lejeslid) | Moderat |
| Varmerør | Kun afkøling | Kompakt | Lav | Høj | Ingen |

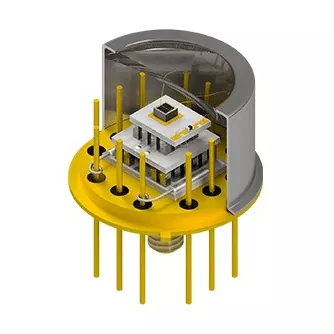

På vores fabrik designer vi vores termoelektriske kølere til de krævende krav til LiDAR-systemer. Vi bruger højtydende vismuttellurid-pellets og avancerede keramiske substrater for at opnå høj kølekapacitet i et kompakt fodaftryk. Vores kølere fås med integrerede temperatursensorer og kontrolelektronik, hvilket muliggør præcis temperaturstabilisering af laserdioden og detektoren.
Når købere vælger en termoelektrisk køler til et LiDAR-system, bør købere vurdere flere nøglespecifikationer. Kølekapaciteten (Qc) bestemmer, hvor meget varme køleren kan fjerne ved en given temperaturforskel. Til LiDAR-applikationer skal kølekapaciteten være tilstrækkelig til at håndtere varmebelastningen fra laserdioden, detektoren og eventuelle andre varmegenererende komponenter. Den maksimale temperaturforskel (ΔTmax) bestemmer den maksimale temperaturforskel, køleren kan opnå mellem den kolde og varme side. Strøm- og spændingsværdierne bestemmer strømforsyningskravene. Fodaftrykket og tykkelsen bestemmer integrationsbegrænsningerne. Ydelseskoefficienten (COP) bestemmer effektiviteten af køleren. Tabellen nedenfor opsummerer disse specifikationer.
| Specifikation | Typisk rækkevidde for LiDAR | Betydning |
| Kølekapacitet (Qc) | 5 W - 50 W | Skal overstige den samlede varmebelastning |
| Max temperaturdifferens (ΔTmax) | 65°C - 75°C | Bestemmer køleevnen |
| Nuværende (Imax) | 2 A - 8 A | Bestemmer strømforsyningen |
| Spænding (Vmax) | 5 V - 24 V | Bestemmer strømforsyningen |
| Fodspor | 10 x 10 mm til 40 x 40 mm | Bestemmer integrationen |
| Tykkelse | 2 mm - 6 mm | Bestemmer integrationen |
| Ydelseskoefficient (COP) | 0,3 - 0,6 | Bestemmer strømeffektiviteten |
Hos Fuzhou X-Meritan Technology Co., Ltd. tilbyder vores fabrik en række termoelektriske kølere med forskellige kølekapaciteter, fodaftryk og spændingsværdier. Vi kan hjælpe vores kunder med at vælge den rigtige køler til deres specifikke LiDAR termiske krav. Vores ingeniørteam kan også levere termisk simulering og designsupport for at sikre, at køleren er korrekt integreret i LiDAR-huset.
Ydeevnen af en termoelektrisk køler i et LiDAR-system afhænger ikke kun af selve køleren, men også af, hvordan den er integreret. Flere faktorer kan påvirke ydeevnen. Den første er den termiske grænseflade mellem køleren og laserdioden eller detektoren. En dårlig termisk grænseflade, såsom en tør samling eller en ujævn overflade, kan øge den termiske modstand og reducere køleeffektiviteten. Det andet er heatsink-designet. Den varme side af køleren skal være i stand til at sprede varmen til det omgivende miljø. Hvis kølepladen er underdimensioneret, eller luftstrømmen er utilstrækkelig, vil temperaturen på den varme side stige, hvilket reducerer kølekapaciteten og potentielt overophedes køleren. Den tredje er den termiske isolering af den kolde side. Den kolde side skal være isoleret fra det omgivende miljø for at forhindre varmelækage, der ville reducere køleeffektiviteten. Tabellen nedenfor opsummerer disse integrationsfaktorer.
| Integrationsfaktor | Effekt på ydeevne | Afbødning |
| Termisk grænseflademateriale | Dårlig grænseflade øger den termiske modstand | Brug termisk fedt eller puder med høj ledningsevne |
| Design med køleplade | Utilstrækkelig køleplade reducerer kølekapaciteten | Størrelse køleplade for maksimal varmebelastning |
| Luftstrøm | Dårlig luftstrøm øger temperaturen på den varme side | Sørg for tilstrækkelig ventilation eller tvungen luft |
| Isolering af den kolde side | Varmelækage reducerer køleeffektiviteten | Brug isolering omkring den kolde side |
| Kondensation | Der kan dannes fugt på kolde overflader | Brug forseglet kabinet eller tørremiddel |
På vores fabrik yder vi teknisk support for at hjælpe vores kunder med at integrere den termoelektriske køler i deres LiDAR-system. Vi kan anbefale termiske grænsefladematerialer, heatsink-design og tætningsmetoder, der sikrer optimal ydeevne. Vores mål er at hjælpe vores kunder med at opnå den temperaturstabilitet, som deres LiDAR-system kræver.
Evaluering af en leverandør af termoelektriske kølere til LiDAR-applikationer kræver fokus på termisk designkapacitet, produktionskvalitet, test og applikationssupport. Leverandøren bør have evnen til at designe og fremstille kølere til de krævede specifikationer, herunder tilpassede fodaftryk og spændingsklassificeringer. Fremstillingskvaliteten skal være ensartet med snævre tolerancer på pellets placering og den keramiske fladhed. Leverandøren bør teste hver køler for kølekapacitet, ΔTmax og lækstrøm. Og leverandøren bør yde applikationssupport, herunder termisk simulering og integrationsvejledning. Tabellen nedenfor opsummerer disse evalueringskriterier.
| Evalueringskriterium | Hvad skal man kigge efter | Hvorfor det betyder noget |
| Mulighed for termisk design | Brugerdefineret design, termisk simulering | Sikrer optimal ydeevne til applikationen |
| Fremstillingskvalitet | Præcis pelletplacering, keramisk fladhed | Sikrer ensartet ydeevne og pålidelighed |
| Afprøvning | Kølekapacitet, ΔTmax, lækstrøm | Sikrer, at køleren opfylder specifikationerne |
| Applikationssupport | Integrationsvejledning, termisk simulering | Hjælper med at opnå optimal systemydelse |
Hos X-Meritan har vores fabrik produceret termoelektriske kølere i over et årti. Vi har stor erfaring med termisk design og fremstilling. Vi tester alle køler før afsendelse og yder teknisk support til vores kunder. Vi inviterer dig til at vurdere os i forhold til disse kriterier og til at betragte os som din partner for LiDAR termoelektriske kølere.

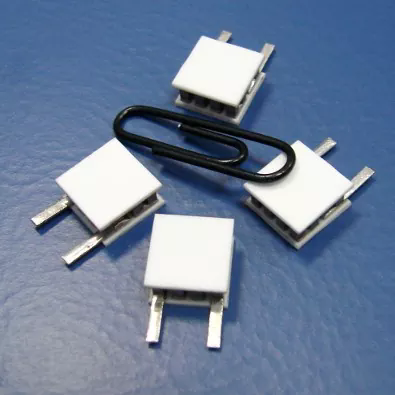

Følgende tabel viser de vigtigste produktparametre for vores termoelektriske kølere. Disse kølere er designet til LiDAR-systemer og andre præcisionsapplikationer til termisk styring. Vores fabrik kan også producere brugerdefinerede kølere for at opfylde specifikke krav.
| Parameter | Specifikationsområde | Noter |
| Kølekapacitet (Qc) | 5 W - 50 W | Ved ΔT = 0°C |
| Max temperaturdifferens (ΔTmax) | 65°C - 75°C | Ved Qc = 0 W |
| Nuværende (Imax) | 2 A - 8 A | Valgt til strømforsyning |
| Spænding (Vmax) | 5 V - 24 V | Valgt til strømforsyning |
| Fodspor | 10 x 10 mm til 40 x 40 mm | Brugerdefinerede størrelser tilgængelige |
| Tykkelse | 2 mm - 6 mm | Udvalgt til integration |
| Keramisk materiale | Alumina (Al2O3) | Standard |
| Pellet materiale | Bismuth Telluride (Bi2Te3) | Højtydende |
| Driftstemperatur | -40°C til +85°C | Udvalgt til miljø |
| Integrationsmuligheder | Sensor, styreelektronik | Brugerdefinerede muligheder tilgængelige |
| MOQ | 100 stk | Forhandles ved store ordrer |
| Ledetid | 2-4 uger | Afhænger af mængde og tilpasning |
På vores fabrik fremstiller vi vores termoelektriske kølere for at opfylde disse specifikationer og mere. Vi kan tilpasse kølekapacitet, fodaftryk, spænding og integrationsmuligheder, så de passer til dine specifikke krav. Vores kvalitetskontrolsystem omfatter inspektion af råvarer, inspektion i processen og slutinspektion før afsendelse. Vores mål er at give vores kunder termoelektriske kølere af høj kvalitet, der opfylder deres LiDAR termiske styringsbehov.
Spørgsmål 1: Kan en termoelektrisk køler både køle og opvarme et LiDAR-system?
Svar: Ja, en termoelektrisk køler kan både køle og varme. Ved at vende polariteten af DC-strømmen vendes retningen af varmeoverførsel. Dette gør det muligt for den samme køler at opvarme laserdioden i kolde omgivelser og afkøle den i varme omgivelser. Denne tovejsevne er afgørende for LiDAR-systemer, der skal fungere over et bredt temperaturområde. Hos Fuzhou X-Meritan Technology Co., Ltd. er vores kølere designet til tovejsdrift.
Spørgsmål 2: Hvor meget strøm bruger en termoelektrisk køler i et LiDAR-system?
Svar: Strømforbruget afhænger af kølekapaciteten, temperaturforskellen og COP. En typisk termoelektrisk køler til LiDAR kan forbruge 5 til 20 watt. COP er typisk 0,3 til 0,6, hvilket betyder, at for hver watt varme, der fjernes, bruger køleren 1,7 til 3,3 watt elektrisk strøm. Strømforbruget skal tages med i systemets samlede strømbudget.
Spørgsmål 3: Hvad er den typiske temperaturstabilitet, der kan opnås med en termoelektrisk køler?
Svar: Med en korrekt designet kontrolsløjfe kan en termoelektrisk køler opnå temperaturstabilitet på +/- 0,1°C eller bedre. Dette præcisionsniveau er afgørende for LiDAR-systemer, der kræver stabil laserbølgelængde og detektorydelse. Stabiliteten afhænger af kvaliteten af temperaturføleren, styreelektronikken og systemets termiske design.
Spørgsmål 4: Kan termoelektriske kølere bruges i LiDAR-systemer til biler?
Svar: Ja, termoelektriske kølere bruges i LiDAR-systemer til biler. De skal opfylde bilindustriens krav til vibrationer, stød og temperaturcykler. På vores fabrik tilbyder vi kølere, der er testet efter bilstandarder, herunder vibrationer og termisk stød. Vi kan også levere AEC-Q100 kvalificeret kontrolelektronik til bilapplikationer.
Spørgsmål 5: Hvordan vælger jeg den rigtige termoelektriske køler til mit LiDAR-system?
Svar: For at vælge den rigtige termoelektriske køler skal du bestemme den samlede varmebelastning, den nødvendige temperaturforskel, den tilgængelige strømforsyning og integrationsbegrænsningerne. Vores ingeniørteam kan hjælpe dig med at beregne disse krav og vælge den optimale køler til din applikation. Vi leverer også støtte til termisk simulering for at verificere designet før prototyping.
LiDAR-systemer præsenterer betydelige temperaturkontroludfordringer, fra laserbølgelængdedrift og detektorstøj til optisk fejljustering og omgivende ekstremer. Termoelektriske kølere løser disse udfordringer med præcis, tovejs, solid-state temperaturkontrol i en kompakt og pålidelig pakke. For indkøbsingeniører og designteams er forståelsen af de termiske udfordringer, de køligere specifikationer og integrationsovervejelser afgørende for at vælge den rigtige løsning. Hos Fuzhou X-Meritan Technology Co., Ltd. har vores fabrik ekspertisen og evnen til at fremstille termoelektriske kølere, der opfylder de krævende krav til LiDAR-systemer. Vi arbejder tæt sammen med vores kunder for at vælge den rigtige køler og sikre en vellykket integration.
Uanset om du udvikler LiDAR til autonome køretøjer, industriel automation eller kortlægningsapplikationer, inviterer vi dig til at kontakte os for at drøfte dine krav. Vi kan levere prøver, tekniske data og skræddersyede løsninger. Vores forpligtelse til kvalitet og kundetilfredshed har gjort os til en betroet partner for LiDAR-systemudviklere over hele verden.
Kontakt Fuzhou X-Meritan Technology Co., Ltd. i dagfor at diskutere dine LiDAR termoelektriske kølerkrav og opdage, hvordan vores produkter kan sikre den termiske stabilitet dit system har brug for.
