Hvordan kan ingeniører beregne den nødvendige kølebelastning, før de vælger termoelektriske kølere?

En ingeniør, der designer en kompakt medicinsk analysator, skal holde et prøvekammer ved 15°C i et 35°C omgivende miljø. Indkapslingen er lille, strømbudgettet er begrænset, og den tilgængelige plads til et kølesystem er minimal. Ingeniøren ved, at en termoelektrisk køler, eller TEC, er den rigtige teknologi til denne applikation. Men hvilket TEC? Svaret afhænger af et tal, der ofte vurderes for tilfældigt: den nødvendige kølebelastning. Hvis kølebelastningen er undervurderet, vil TEC ikke holde sætpunktet. Hvis det er overvurderet, vil TEC være overdimensioneret, ineffektivt og dyrt. Korrekt beregning af kølebelastningen er det første skridt i at vælge en termoelektrisk køler, der opfylder applikationens krav uden unødvendige omkostninger eller kompleksitet.

Denne vejledning er skrevet til indkøbsingeniører, designingeniører og købere, der skal specificeretermoelektriske køleretil køleapplikationer. Vi vil forklare komponenterne i kølebelastningen, metoderne til beregning af hver komponent, den termiske modstands rolle i indkapslingen, effekten af ​​TEC's ydeevnekoefficient (COP) og kriterierne for vurdering af en leverandør. Vi vil også levere detaljerede produktparametre fra vores fabrik hos Fuzhou X-Meritan Technology Co., Ltd. Uanset om du køler et medicinsk udstyr, en laserdiode, en batteripakke eller et kompakt kabinet, vil denne vejledning hjælpe dig med at beregne kølebelastningen nøjagtigt og vælge den rigtige termoelektriske køler til din applikation.

Indholdsfortegnelse

• 1. Hvad er en kølebelastning, og hvorfor bestemmer den TEC-valg?
• 2. Hvordan beregner du den aktive varmebelastning?
• 3. Hvordan beregner du den passive varmebelastning gennem kabinettet?
• 4. Hvordan tager du højde for termisk modstand og grænsefladetab?
• 5. Hvorfor påvirker ydeevnekoefficienten det endelige TEC-valg?
• 6. Hvordan vurderer du en termoelektrisk kølerleverandør?
• 7. Hvad er de vigtigste produktparametre fra vores fabrik?
• 8. Ofte stillede spørgsmål (FAQ)
• 9. Konklusion

1. Hvad er en kølebelastning, og hvorfor bestemmer den TEC-valg?

Kølebelastningen er den samlede mængde varme, der skal fjernes fra kabinettet eller genstanden, der afkøles, for at opretholde den ønskede temperatur. Det er summen af ​​den aktive varmebelastning, den passive varmebelastning og eventuelle yderligere varmekilder såsom solstråling eller kondens. Kølebelastningen er udtrykt i watt. For en termoelektrisk køler er kølebelastningen den nødvendige varmepumpekapacitet (Qc) ved de specifikke driftsbetingelser. TEC'en skal vælges således, at dens Qc ved den faktiske omgivelsestemperatur og sætpunkt er større end kølebelastningen, med en passende sikkerhedsmargin. Hvis TEC'ens Qc er mindre end kølebelastningen, vil kabinettet ikke nå sætpunktet. Hvis TEC'ens Qc er meget større end kølebelastningen, vil TEC'en være overdimensioneret og vil fungere med en lavere effektivitet.

Kølebelastningsberegningen er grundlaget for TEC-valg, fordi den bestemmer den nødvendige Qc, som igen bestemmer TEC'ens størrelse, strømforbrug og omkostninger. Et lille medicinsk udstyr kan have en kølebelastning på 10 W, hvilket kræver en kompakt TEC. Et termisk batteristyringssystem kan have en kølebelastning på 200 W, hvilket kræver en større TEC eller en række TEC'er. Tabellen nedenfor opsummerer de tre hovedkomponenter af kølebelastningen og deres typiske kilder.

PåFuzhou X-Meritan Technology Co., Ltd., vores fabrik designer og fremstiller termoelektriske kølere til en bred vifte af køleapplikationer. Vi samarbejder med vores kunder om at verificere, at beregningen af ​​kølebelastningen er nøjagtig, før vi vælger TEC. Vores ingeniørteam kan hjælpe med beregningen og give vejledning om den passende sikkerhedsmargin for hver applikation.

2. Hvordan beregner du den aktive varmebelastning?

Den aktive varmebelastning er den varme, der genereres af komponenterne inde i kabinettet, der drives af elektricitet. Disse komponenter kan omfatte elektroniske kredsløb, sensorer, motorer, lasere, LED-lys og enhver anden enhed, der omdanner elektrisk energi til varme. Den aktive varmebelastning beregnes ved at summere strømforbruget for alle de komponenter, der er i drift inde i skabet. For en komponent, der ikke er 100 % effektiv, er den genererede varme lig med effekttilførslen minus den nyttige arbejdsydelse. I de fleste elektroniske systemer bliver næsten al den elektriske effekt omdannet til varme, så den aktive varmebelastning er omtrent lig med det samlede strømforbrug. Tabellen nedenfor giver et arbejdsark til beregning af den aktive varmebelastning.

På vores fabrik leverer vi termoelektriske kølere med en række kølekapaciteter, der passer til forskellige aktive varmebelastninger. Vores ingeniørteam kan gennemgå komponentlisten og verificere den aktive varmebelastningsberegning. Vi anbefaler også, at vores kunder overvejer komponenternes driftscyklus, da intermitterende drift kan reducere den gennemsnitlige varmebelastning.

3. Hvordan beregner du den passive varmebelastning gennem kabinettet?

Den passive varmebelastning er den varme, der kommer ind i kabinettet fra det ydre miljø gennem væggene, låget og eventuelle åbninger. Det er drevet af temperaturforskellen mellem det omgivende miljø og skabets indre. Den passive varmebelastning beregnes ved hjælp af formlen Q = U × A × ΔT, hvor U er den samlede varmeoverførselskoefficient for kabinettet, A er overfladearealet af kabinettet, og ΔT er temperaturforskellen mellem det omgivende og det indre. Den samlede varmeoverførselskoefficient afhænger af vægmaterialet, isoleringen og konvektionsforholdene på begge sider af væggen. For et velisoleret kabinet kan U være så lavt som 0,5 W/m²K. For et uisoleret kabinet kan U være så højt som 5 W/m²K. Tabellen nedenfor giver et arbejdsark til beregning af den passive varmebelastning.

Hos X-Meritan hjælper vi vores kunder med at beregne den passive varmebelastning ved at levere de termiske modstandsværdier for vores kapslingsmaterialer og isoleringsmuligheder. Vi rådgiver også om brug af reflekterende belægninger og termiske brud for at reducere den passive varmebelastning. Vores mål er at sikre, at den samlede kølebelastning beregnes præcist, så den valgte termoelektriske køler hverken er underdimensioneret eller overdimensioneret.

4. Hvordan tager du højde for termisk modstand og grænsefladetab?

Kølebelastningsberegningen er ikke færdig, før den termiske modstand af grænsefladerne mellem TEC'en og objektet, der køles, er taget i betragtning. TEC'en afkøler ikke objektet direkte; det afkøler kølepladen på den kolde side, som derefter køler genstanden gennem ledning, konvektion eller stråling. Hver grænseflade introducerer en termisk modstand, der reducerer den effektive kølekapacitet. De mest almindelige grænsefladetab er den termiske modstand af det termiske grænseflademateriale (TIM) mellem TEC og kølepladen, den termiske modstand af kølepladen selv og den termiske modstand af den termiske vej fra kølepladen på koldsiden til objektet. Tabellen nedenfor opsummerer de typiske termiske modstandsværdier for almindelige grænsefladematerialer.

På vores fabrik leverer vi termoelektriske kølere med overfladefinish, der er optimeret til termisk kontakt. Vi tilbyder også termiske grænsefladematerialer og kølepladedesignstøtte for at hjælpe vores kunder med at minimere grænsefladetab. Vores mål er at sikre, at TEC'ens kølekapacitet overføres effektivt til det objekt, der køles, så systemet opfylder dets termiske ydeevnekrav.

5. Hvorfor påvirker ydeevnekoefficienten det endelige TEC-valg?

Ydelseskoefficienten (COP) er forholdet mellem kølekapaciteten (Qc) og den elektriske effektindgang (Pin). En højere COP betyder, at TEC'en er mere effektiv og bruger mindre strøm til samme kølekapacitet. COP for en termoelektrisk køler afhænger af temperaturforskellen mellem den varme og kolde side, TEC-materialet og driftsstrømmen. Når temperaturforskellen stiger, falder COP. Det betyder, at en TEC, der er valgt til en høj temperaturforskel, vil kræve mere strøm og vil generere mere varme, som skal afledes af varmepladen på varme side. Tabellen nedenfor viser de typiske COP-værdier for en termoelektrisk køler ved forskellige temperaturforskelle.

Hos X-Meritan leverer vi COP-kurverne til vores termoelektriske kølere, så vores kunder kan vælge den TEC, der fungerer med den optimale effektivitet for deres temperaturforskel. Vi rådgiver også om brugen af ​​flertrins TEC'er til applikationer, der kræver en stor temperaturforskel. Vores mål er at hjælpe vores kunder med at opnå den nødvendige køleydelse med det lavest mulige strømforbrug.

6. Hvordan vurderer du en termoelektrisk kølerleverandør?

Evaluering af en leverandør af termoelektriske kølere kræver fokus på produktionskapacitet, ydeevnedata, kvalitetskontrol og teknisk support. Leverandøren skal have evnen til at fremstille TEC'er til de krævede specifikationer, herunder de korrekte dimensioner, det korrekte antal par og den korrekte termiske ydeevne. De skal levere fuldstændige ydelsesdata, herunder Qc, COP, den maksimale strøm og den maksimale spænding ved forskellige temperaturforskelle. De skal have et kvalitetskontrolsystem, der sikrer ensartet ydeevne fra enhed til enhed. Og de skal yde teknisk support for at hjælpe kunderne med kølebelastningsberegningen og TEC-valget. Tabellen nedenfor opsummerer disse evalueringskriterier.

På vores fabrik har vi produceret termoelektriske kølere i over et årti. Vi bruger præcisionsmonterings- og testudstyr for at sikre, at hver TEC lever op til dens specifikationer. Vi leverer fuldstændige ydeevnedata, inklusive Qc, COP og maksimale vurderinger. Vi er ISO 9001 certificeret, og vi udfører 100% test på hver enhed. Vores tekniske team står til rådighed for at hjælpe med kølebelastningsberegningen og TEC-valget. Vi inviterer dig til at vurdere os i forhold til disse kriterier og til at betragte os som din partner for termoelektriske kølere.

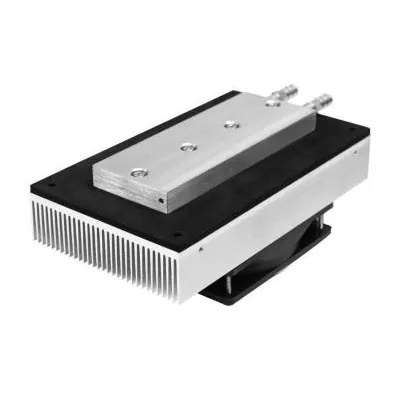

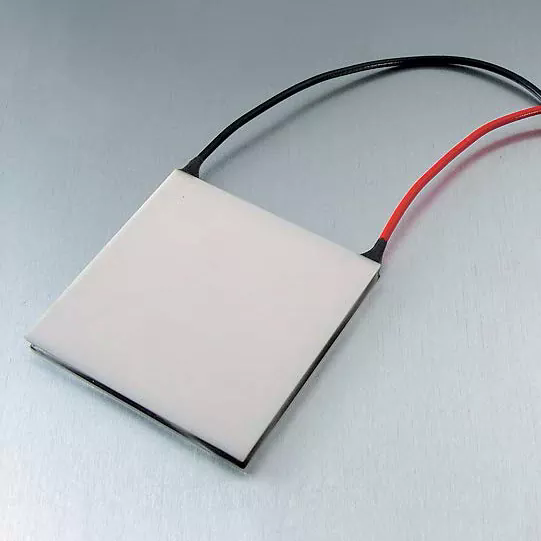

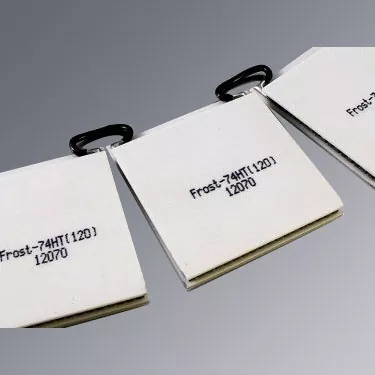

7. Hvad er de vigtigste produktparametre fra vores fabrik?

Følgende tabel viser de vigtigste produktparametre for vores termoelektriske kølere. Disse TEC'er er velegnede til en bred vifte af køleapplikationer, herunder medicinsk udstyr, laserdioder, batteripakker og kompakte kabinetter. Vores fabrik kan også producere brugerdefinerede TEC'er for at opfylde specifikke krav.

På vores fabrik fremstiller vi vores termoelektriske kølere for at opfylde disse specifikationer og mere. Vi kan tilpasse kølekapacitet, dimensioner og driftstemperatur, så de passer til dine specifikke krav. Vores kvalitetskontrolsystem omfatter inspektion af råmaterialer, inspektion i processen og 100% endelig test før forsendelse. Vores mål er at give vores kunder termoelektriske kølere af høj kvalitet, der opfylder deres krav til termisk ydeevne.

8. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er forskellen mellem aktiv og passiv varmebelastning?

Svar: Aktiv varmebelastning er den varme, der genereres af de elektriske komponenter inde i kabinettet, såsom controllere, sensorer og lasere. Passiv varmebelastning er den varme, der kommer ind i kabinettet fra det ydre miljø gennem væggene, låget og åbningerne. Begge skal indgå i kølebelastningsberegningen. For de fleste kompakte elektroniske kabinetter er den aktive varmebelastning den dominerende komponent. For store skabe med dårlig isolering kan den passive varmebelastning være betydelig.

Spørgsmål 2: Hvor meget sikkerhedsmargin skal jeg tilføje til kølebelastningsberegningen?

Svar: En sikkerhedsmargin på 20 % til 30 % anbefales typisk. Denne margin tegner sig for usikkerheder i komponentens strømforbrug, grænsefladernes termiske modstand og ældningen af ​​TEC. Til kritiske applikationer, såsom medicinsk udstyr eller lasersystemer, kan en større margin på 50 % være passende. Hos Fuzhou X-Meritan Technology Co., Ltd. kan vi hjælpe dig med at bestemme den passende sikkerhedsmargen til din specifikke applikation.

Spørgsmål 3: Hvorfor falder COP'en, når temperaturforskellen stiger?

Svar: COP'en falder i takt med at temperaturforskellen stiger, fordi TEC'en skal arbejde hårdere for at pumpe varme mod en større temperaturgradient. Den elektriske effekttilførsel øges, og kølekapaciteten falder, så forholdet mellem køling og effekt falder. Dette er grunden til, at TEC skal vælges for den faktiske driftstemperaturforskel, ikke for den maksimale ΔT-værdi. Vores fabrik leverer COP-kurver, der viser effektiviteten ved forskellige temperaturforskelle.

Spørgsmål 4: Kan jeg bruge en enkelt-trins TEC til en stor temperaturforskel?

Svar: En et-trins TEC kan opnå en maksimal temperaturforskel på omkring 65-75 K. Ved større temperaturforskelle kræves en flertrins TEC. Flertrins TEC'er stabler to eller flere trin for at opnå en større total temperaturforskel, men de er mindre effektive og dyrere end enkelttrins TEC'er. Hvis din applikation kræver en temperaturforskel på mere end 70 K, skal du rådføre dig med vores ingeniørteam for at finde den bedste løsning.

Spørgsmål 5: Hvordan beregner jeg min køleplades termiske modstand?

Svar: Den termiske modstand af en køleplade afhænger af dens geometri, materialet og luftstrømsforholdene. Det er typisk angivet af kølepladeproducenten i °C/W. For naturlig konvektion er den termiske modstand højere end for tvungen luft. For et groft skøn kan en naturlig konvektionskøleplade med et overfladeareal på 0,1 m² have en termisk modstand på omkring 3-5 °C/W. For nøjagtige resultater skal du bruge producentens data eller udføre en termisk test. På vores fabrik kan vi hjælpe dig med at vælge en køleplade, der matcher TEC's termiske krav.

9. Konklusion

Beregning af den nødvendige kølebelastning er det første og vigtigste trin i valget af en termoelektrisk køler. Kølebelastningen er summen af ​​den aktive varmebelastning, den passive varmebelastning og eventuelle yderligere varmekilder. Den skal beregnes med omhu, herunder grænsefladernes termiske modstand og virkningen af ​​ydeevnekoefficienten. Ved at følge beregningsmetoderne beskrevet i denne artikel kan ingeniører vælge en TEC, der opfylder applikationens termiske krav uden unødvendige omkostninger eller kompleksitet. Hos Fuzhou X-Meritan Technology Co., Ltd. har vores fabrik ekspertisen og produkterne til at understøtte dine termoelektriske afkølingskrav. Vi leverer komplette ydelsesdata, teknisk support og brugerdefinerede designs for at hjælpe dig med at opnå den bedste termiske løsning.

Uanset om du køler en medicinsk analysator, en laserdiode, en batteripakke eller et kompakt kabinet, inviterer vi dig til at kontakte os for at drøfte dine krav. Vi kan levere prøver, tekniske data og applikationssupport. Vores forpligtelse til kvalitet og kundetilfredshed har gjort os til en betroet partner for varmestyringsløsninger over hele verden.

Kontakt Fuzhou X-Meritan Technology Co., Ltd. i dagfor at diskutere dine krav til termoelektriske kølere og finde ud af, hvordan vores produkter kan opfylde dine behov for kølebelastning.
