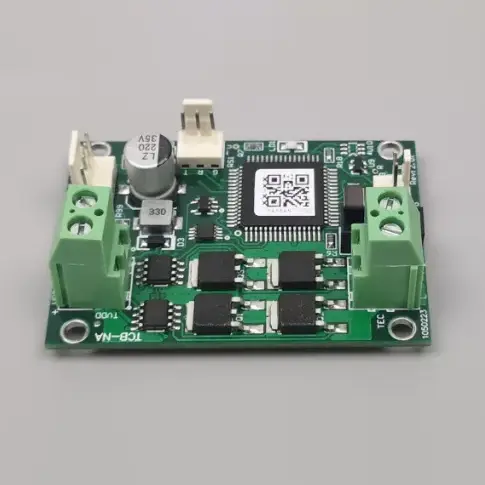

TCB-NA temperaturregulator til standardkølere

X-Meritan TCB-NA temperaturregulator til standardkølere er et temperaturkontrolmodul til standard termoelektriske kølere (TEC), der understøtter både køling og opvarmning. Den giver ±0,1°C temperaturkontrolnøjagtighed, 0–10A TEC-strøm og et kontrolområde på -20°C til +100°C.

Med et standard ASCII seriel interface, 10K NTC temperaturføling og en kompakt 60 × 42 × 26,5 mm struktur er TCB-NA designet til ligetil integration i industrielle og kommercielle termiske styringssystemer.

Tekniske specifikationer

NTC B-værdien kan tilpasses. En anden B-værdi påvirker absolut temperaturmåling, men ændrer ikke den grundlæggende kontrolnøjagtighed.

Kontrolfunktioner

Opvarmning og Køling

Regulatoren måler temperaturen gennem NTC-sensoren og justerer TEC-retningen i henhold til sætpunktet. Dette gør det muligt for det samme modul at levere både opvarmning og køling uden separat kontrolhardware.

ON/OFF-regulering

ON/OFF-kontrolmetoden er designet til stabil temperaturvedligeholdelse i standard TEC-applikationer, herunder laserdioder og laboratorieudstyr.

Seriel grænseflade

Temperaturindstillinger og overvågning i realtid kan styres gennem en seriel ASCII-protokol. Almindelige serielle værktøjer såsom Windows HyperTerminal kan bruges under opsætning og test.

Dedikerede alarm- og "klar"-signaler giver driftsstatusfeedback, mens TEC-nedlukningsindgangen tillader værtssystemet at deaktivere TEC-drift, når det er nødvendigt.

Power Matching

TEC spænding

Spændingstilpasning er kritisk, fordi TCB-NA Temperature Controller til standardkølere ikke giver intern udgangsspændingsbegrænsning. Forsyningsspændingen må ikke overstige mærkespændingen for den tilsluttede TEC.

For eksempel, når du bruger en 12V TEC, skal systemets strømforsyning vælges i overensstemmelse hermed.

Power Ripple

Regulatorens koblingsfunktion kan øge ripple på den tilsluttede koblingsstrømforsyning. Hvis systemet indeholder andre kort, der er følsomme over for elektrisk støj eller EMI, kan en separat strømforsyning til controlleren være at foretrække.

Temperatur ydeevne

Sensor rækkevidde

Den tilsluttede 10K NTC understøtter et specificeret måleområde på -30°C til +147°C, mens aktiv temperaturstyring er specificeret fra -20°C til +100°C.

Nøjagtighed

Den angivne temperaturkontrolnøjagtighed og den indstillede temperaturnøjagtighed er begge ±0,1°C. Den faktiske systemydelse kan også påvirkes af NTC-tolerance, sensorplacering, termisk kontakt, TEC-karakteristika, varmeafledning og omgivende forhold.

For applikationer, der kræver streng temperaturstabilitet, bør test udføres med den endelige TEC, sensor, belastning og mekanisk struktur.

Anvendelsesområder

Laser dioder

Controlleren kan opretholde et stabilt termisk miljø for laserdiodesystemer, hvor temperaturen direkte påvirker driftsydelsen.

Laboratorieudstyr

Den er velegnet til laboratorieinstrumenter, der kræver standard termoelektrisk opvarmning og køling med stabil temperaturregulering.

Industrielle systemer

Industrielt udstyr kan bruge modulet til generel TEC-styring, hvor kompakt installation, seriel kommunikation og omkostningseffektivitet er vigtige.

Smarte apparater

Den omkostningsorienterede arkitektur gør controlleren velegnet til fremstilling af smarte apparater og andre volumenapplikationer, der kræver standard temperaturkontrol.

TCB-NA eller TCB-NE?

TCB-NA er velegnet, når projektet prioriterer standard temperaturstyring og omkostningseffektivitet. Til applikationer, der kræver mere avanceret energistyring eller højere temperaturkontrolfunktioner, kan TCB-NE-serien være mere passende.

Valget bør baseres på TEC-spænding, strøm, måltemperatur, kontrolkrav, effektivitet og systemarkitektur.

Krav til indkøb

Før bestilling skal købere bekræfte TEC-mærkespændingen, maksimal strøm, strømforsyningsspænding, måltemperatur, påkrævet nøjagtighed, NTC-specifikation, kommunikationskrav og driftsmiljø.

X-Meritan driver sin egen fabrik i Kina, som dækker PCB-samling og endelig kalibrering. Dets ingeniørteam kan yde teknisk support til TEC-spændingstilpasning, effekt-rippelstyring og konfigurationskrav. Standardkomponentbeholdning og oversøisk logistik understøtter OEM- og volumenindkøb.

Installationsnoter

Strømforsyningen skal være kompatibel med TEC-klassificeringen. Overskridelse af TEC-spændingen kan forårsage komponentoverbelastning, fordi TCB-NA-temperaturregulatoren til standardkølere ikke har nogen intern udgangsspændingsbegrænsning.

0–10A strømspecifikationen bør evalueres sammen med TEC, ledninger, stik og strømforsyning. Korrekt varmeafledning er også påkrævet for det komplette termoelektriske system.

Når du tilslutter anden følsom elektronik til den samme strømforsyning, skal du kontrollere ripple- og EMI-ydelse før den endelige systemintegration.

Ofte stillede spørgsmål

Hvilken TEC-spænding kan TCB-NA understøtte?

Controlleren understøtter TEC-spændinger fra 5V til 27V. TEC-spændingen skal være lig med eller højere end kortets forsyningsspænding. Fordi TCB-NA ikke har nogen intern udgangsspændingsbegrænsning, må strømforsyningen ikke overstige TEC'ens nominelle spænding.

Hvad er den maksimale TEC-strøm?

TCB-NA-temperaturregulatoren til standardkølere understøtter et TEC-strømområde på 0-10A. Den faktiske driftsstrøm skal vælges i henhold til TEC-værdien, termisk belastning, ledninger, stik og strømforsyningskapacitet.

Kan regulatoren levere både varme og køling?

Ja. Den tovejsstyringsarkitektur gør det muligt for TEC at fungere i både varme- og køletilstande, hvilket gør det muligt at opretholde en måltemperatur under skiftende omgivende forhold.

Hvilken temperaturføler bruger controlleren?

Standardkonfigurationen bruger en 10K NTC med en standard B-værdi på 3950. B-værdien kan tilpasses i henhold til applikationskrav. Det specificerede måleområde er -30°C til +147°C, med et kontrolområde på -20°C til +100°C.

Hvordan kan TCB-NA kontrolleres eller overvåges?

Controlleren bruger en standard ASCII seriel interface til temperaturindstilling og realtidsovervågning. Det giver også alarm- og "klar"-statussignaler og en TEC-nedlukningsindgang til integration med værtskontrolsystemet.
