En designingeniør laver prototyper til en kompakt medicinsk prøvekøler ved hjælp afTermoelektriske kølere. Den kolde side når måltemperaturen inden for få minutter under prøvebænk. Men når enheden er installeret i dens indkapsling, begynder temperaturen på den kolde side at glide opad og stabiliseres aldrig. Ingeniøren kontrollerer TEC-strømmen, isoleringen og kontrolsløjfen. Alt fremstår korrekt. Problemet er slet ikke til den kolde side. Det er på den varme side. Den varme, der afvises af TEC'en, fjernes ikke effektivt, og denne varme ledes tilbage gennem modulet, hvilket forringer dets kølekapacitet. Dette er den mest almindelige fejl i termoelektrisk køledesign, og det er dyrt. For indkøbsingeniører og produktudviklere er det at forstå, hvorfor varmeafvisning på den varme side er afgørende, forskellen mellem et produkt, der fungerer, og et, der fejler i marken.
Denne vejledning er skrevet til købere og ingeniører, der køber termoelektriske kølere og de tilhørende termiske styringskomponenter. Vi vil forklare den termiske balance i en TEC, hvorfor den varme side er den begrænsende faktor i køleydelsen, hvordan køleplade og blæservalg påvirker resultatet, hvilke specifikationer der skal inkluderes i en indkøbsordre, og hvordan man vurderer en leverandør. Vi vil også levere detaljerede produktparametre fra vores fabrik hos Fuzhou X-Meritan Technology Co., Ltd. Uanset om du designer en drikkevarekøler, et lasermodul, et medicinsk udstyr eller et elektronisk kabinet, vil denne vejledning hjælpe dig med at specificere et termoelektrisk kølesystem, der yder pålideligt.

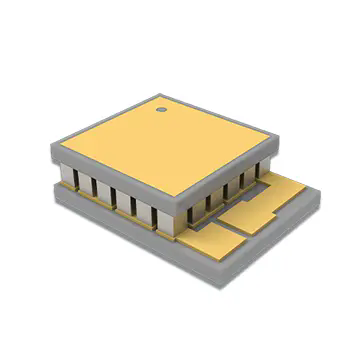

En termoelektrisk køler, også kendt som et Peltier-modul, er en solid-state varmepumpe, der flytter varme fra den ene side af enheden til den anden, når en elektrisk strøm påføres. Modulet består af et array af halvlederpellets, typisk vismuttellurid, klemt mellem to keramiske substrater. Når der strømmer strøm gennem pellets, absorberer elektroner varme ved et kryds og frigiver det ved et andet. Den side, der absorberer varme, bliver kold, og den side, der afgiver varme, bliver varm. Der er ingen bevægelige dele, ingen kølemidler og ingen kompressorer. Modulet er kompakt, lydløst og kan styres med præcision. Tabellen nedenfor opsummerer de grundlæggende driftsegenskaber for en termoelektrisk køler.
| Parameter | Beskrivelse | Typisk værdi |
| Driftsprincip | Peltier-effekt (varmepumpning via strøm) | Solid state, ingen bevægelige dele |
| Kold Side | Absorberer varme fra lasten | Temperatur under omgivelsestemperatur |
| Hot Side | Afgiver varme til miljøet | Temperatur over omgivelserne |
| Varmepumpet (Qc) | Kølekapacitet | Afhænger af modulstørrelse og strøm |
| Indgangseffekt (pin) | Elektrisk strøm forbrugt | Afhænger af spænding og strøm |
| Varme afvist (Qh) | Qc + Pin | Altid større end Qc |
| COP | Qc / Pin | Typisk 0,3 - 0,7 |
PåFuzhou X-Meritan Technology Co., Ltd., vores fabrik fremstiller termoelektriske kølere til en bred vifte af køleapplikationer. Vi forstår, at modulet kun er en del af systemet. Varmeafvisningen på den varme side er lige så vigtig, og vi arbejder sammen med vores kunder for at sikre, at hele termosystemet er designet til succes.
Den grundlæggende årsag til, at den varme side er den begrænsende faktor, er termodynamikkens første lov. En termoelektrisk køler ødelægger ikke varme; den flytter den. Den varme, der absorberes på den kolde side (Qc) plus den elektriske effekt, der forbruges af modulet (Pin), skal afvises på den varme side (Qh). Forholdet er enkelt: Qh = Qc + Pin. Det betyder, at den varme side altid har mere varme at afvise, end den kolde side optager. I et typisk modul, der arbejder ved en COP på 0,5, er den varme, der afvises på den varme side, tre gange kølekapaciteten. Hvis den varme side ikke kan afvise denne varme, stiger temperaturen på den varme side. Og efterhånden som temperaturen på den varme side stiger, øges temperaturforskellen over modulet, hvilket reducerer kølekapaciteten og modulets effektivitet. Tabellen nedenfor illustrerer den termiske balance for en typisk TEC.
| Parameter | Værdi | Note |
| Kølekapacitet (Qc) | 50 W | Varmen absorberes på den kolde side |
| Indgangseffekt (pin) | 100 W | Elektrisk strøm til modul |
| Varme afvist (Qh) | 150 W | Qc + Pin |
| COP | 0.5 | Qc / Pin |
| Varmeafvisningsforhold | 3:1 | Qh / Qc |
På vores fabrik hjælper vi vores kunder med at forstå denne termiske balance. Vi leverer detaljerede ydelseskurver, der viser, hvordan kølekapaciteten ændres med temperaturen på den varme side. Vi giver også vejledning om kølepladens størrelse og blæservalg for at sikre, at den varme side kan afvise den nødvendige varme. Vores mål er at hjælpe vores kunder med at designe et system, der opnår den ønskede kolde sidetemperatur pålideligt.
Når varmeafvisningen på den varme side er utilstrækkelig, opstår der en kaskade af negative effekter. Den første effekt er en stigning i temperaturen på den varme side. Dette reducerer temperaturforskellen, som modulet kan opretholde, hvilket betyder, at temperaturen på den kolde side stiger. Den anden effekt er en reduktion af kølekapaciteten. Når temperaturen på den varme side stiger, falder modulets evne til at pumpe varme. Den tredje effekt er en stigning i strømforbruget. Modulet skal arbejde hårdere for at opretholde den kolde sidetemperatur, hvilket øger indgangseffekten. Den fjerde effekt er en reduktion i pålideligheden. Høje varme sidetemperaturer accelererer nedbrydningen af modulet og de termiske grænsefladematerialer. I ekstreme tilfælde kan modulet overophedes og svigte. Tabellen nedenfor opsummerer virkningerne af utilstrækkelig varmeafvisning.
| Effekt | Årsag | Følge |
| Temperaturstigning på varm side | Utilstrækkelig køleplade eller blæserkapacitet | Reduceret køleydelse |
| Fald kølekapacitet | Øget temperaturforskel | Den kolde side kan ikke nå måltemperaturen |
| Forøgelse af strømforbruget | Modulet arbejder hårdere for at kompensere | Højere driftsomkostninger, mere varme at afvise |
| Modulnedbrydning | Termisk belastning på piller og loddesamlinger | Reduceret levetid, for tidlig svigt |
| Termisk grænsefladefejl | Høj temperatur nedbryder termisk fedt | Øget termisk modstand, yderligere tab af ydeevne |
Hos X-Meritan har vi set mange tilfælde, hvor et system fejlede, ikke fordi TEC var utilstrækkeligt, men fordi varmeafvisningen var utilstrækkelig. Vi arbejder sammen med vores kunder for at undgå disse problemer ved at levere komplette termiske løsninger, herunder køleplader, ventilatorer og termiske grænsefladematerialer. Vores ingeniørteam kan hjælpe dig med at beregne den nødvendige varmeafvisningskapacitet og vælge de rigtige komponenter.
Angivelse af det rigtige varmeafvisningssystem kræver en systematisk tilgang. Det første trin er at bestemme den samlede varme, der skal afvises (Qh). Dette er summen af kølekapaciteten (Qc) og indgangseffekten (Pin). Det andet trin er at bestemme den maksimalt tilladte varmesidetemperatur. Dette er typisk den omgivende temperatur plus temperaturstigningen over kølepladen. Det tredje trin er at vælge en køleplade med en termisk modstand, der kan opnå den nødvendige temperaturstigning ved den tilgængelige luftstrøm. Det fjerde trin er at vælge en ventilator, der giver tilstrækkelig luftstrøm og statisk tryk. Det femte trin er at vælge et termisk grænseflademateriale, der minimerer kontaktmodstanden mellem modulet og kølepladen. Tabellen nedenfor opsummerer specifikationsprocessen.
| Trin | Handling | Nøgleparameter |
| 1 | Bestem den samlede varme, der skal afvises | Qh = Qc + Pin |
| 2 | Bestem den tilladte temperatur på den varme side | Th = Tamb + ΔT |
| 3 | Vælg køleplade termisk modstand | Rth = ΔT/Qh |
| 4 | Vælg ventilatorluftstrøm og statisk tryk | CFM, Pa |
| 5 | Vælg termisk grænseflademateriale | Termisk ledningsevne (W/m·K) |
På vores fabrik leverer vi komplette termiske løsninger til vores termoelektriske kølere. Vi kan levere køleplader med optimeret finnegeometri, blæsere med lav støj og høj luftstrøm og termiske interfacematerialer med høj ledningsevne. Vores ingeniørteam kan hjælpe med specifikationsprocessen og give detaljerede termiske beregninger til din applikation.
Evaluering af en leverandør af termoelektriske kølere og termiske styringskomponenter kræver fokus på produktkvalitet, termisk ekspertise, testkapacitet og teknisk support. Leverandøren skal have evnen til at fremstille moduler med ensartet ydeevne. De skal have ekspertise i design af termiske systemer. De skal have udstyret til at teste moduler og systemer under belastning. Og de skal yde teknisk support for at hjælpe dig med at vælge de rigtige komponenter. Tabellen nedenfor opsummerer disse evalueringskriterier.
| Evalueringskriterium | Hvad skal man kigge efter | Hvorfor det betyder noget |
| Modulkvalitet | Konsekvent ydeevne, pålidelighedstest | Sikrer, at modulet opfylder specifikationerne |
| Termisk ekspertise | System design kapacitet, termisk simulering | Sikrer at hele systemet fungerer |
| Testevne | Ydelsestest under belastning, levetidstest | Verificerer ydeevne og pålidelighed |
| Teknisk support | Applikationsteknik, termiske beregninger | Hjælper med at vælge de rigtige komponenter |
| Leveringsydelse | Rettidig leveringsrekord, lagerkapacitet | Holder din produktionslinje kørende |
Hos Fuzhou X-Meritan Technology Co., Ltd. har vores fabrik produceret termoelektriske kølere og termiske løsninger i over et årti. Vi har stor erfaring med design og test af termiske systemer. Vi er ISO 9001 certificeret, og vi fører detaljerede optegnelser over alle inspektioner. Vores tekniske team står til rådighed for at hjælpe med termiske beregninger og komponentvalg. Vi inviterer dig til at vurdere os i forhold til disse kriterier og til at betragte os som din partner for termoelektriske køleløsninger.
Følgende tabel viser de vigtigste produktparametre for vores termoelektriske kølere. Disse moduler er designet til køleapplikationer lige fra forbrugerprodukter til medicinsk udstyr. Vores fabrik kan også levere matchede køleplader, ventilatorer og termiske grænsefladematerialer.
| Parameter | Specifikationsområde | Noter |
| Kølekapacitet (Qc) | 10 W - 200 W | Afhænger af modulstørrelse og strøm |
| Max temperaturdifferens (ΔTmax) | 60°C - 75°C | Ved Th = 27°C, ingen belastning |
| Nominel spænding | 5 V - 24 V | Brugerdefinerede spændinger til rådighed |
| Nominel strøm | 2 A - 15 A | Afhænger af modulstørrelse |
| COP | 0,3 - 0,7 | Afhænger af driftspunkt |
| Modulstørrelse | 20 x 20 mm til 62 x 62 mm | Brugerdefinerede størrelser tilgængelige |
| Type køleplade | Aluminium ekstruderet, skåret, limet | Valgt til termisk modstand |
| Fan type | Axial, blower | Valgt til luftstrøm og støj |
| Termisk grænseflademateriale | Termisk fedt, faseskift, pude | Udvalgt for ledningsevne og tykkelse |
| MOQ | 100 stk | Forhandles ved store ordrer |
| Ledetid | 2-4 uger | Afhænger af mængde og tilpasning |
På vores fabrik fremstiller vi vores termoelektriske kølere for at opfylde disse specifikationer og mere. Vi kan tilpasse kølekapaciteten, spændingen, strømstyrken og størrelsen, så den passer til dine specifikke krav. Vi leverer også komplette termiske løsninger, herunder køleplader, ventilatorer og termiske grænsefladematerialer. Vores mål er at give vores kunder pålidelige, højtydende køleløsninger.
Spørgsmål 1: Hvor meget varme skal afvises på den varme side af en TEC?
Svar: Den varme, der afvises på den varme side (Qh) er summen af kølekapaciteten (Qc) og indgangseffekten (Pin). For et modul, der arbejder ved en COP på 0,5, er den afviste varme tre gange kølekapaciteten. Det betyder, at for hver watt køling skal der fjernes tre watt varme. Hvis den varme side ikke kan afvise denne varme, vil modulets ydeevne forringes. Vores ingeniørteam kan beregne den nøjagtige Qh for din ansøgning.
Spørgsmål 2: Hvad sker der, hvis jeg bruger en køleplade, der er for lille?
Svar: Hvis kølepladen er for lille, vil dens termiske modstand være for høj, og temperaturen på den varme side vil stige. Dette reducerer kølekapaciteten og øger strømforbruget. I ekstreme tilfælde kan modulet overophedes og svigte. Dimensionér altid kølepladen ud fra den samlede varme, der skal afvises, og den tilladte temperaturstigning. Vores fabrik kan hjælpe dig med at vælge den rigtige køleplade til din applikation.
Spørgsmål 3: Kan jeg bruge en ventilator til at forbedre varmeafvisningen?
Svar: Ja, en ventilator kan forbedre varmeafvisningen markant ved at øge luftstrømmen over kølepladen. Den tvungne konvektion reducerer kølepladens termiske modstand, hvilket sænker temperaturen på den varme side. Ventilatoren skal vælges til at give tilstrækkelig luftstrøm og statisk tryk til kølepladedesignet. Vi tilbyder matchede ventilator- og kølepladekombinationer til vores termoelektriske kølere.
Spørgsmål 4: Hvad er det bedste termiske grænseflademateriale til en TEC?
Svar: Det bedste termiske grænseflademateriale afhænger af applikationen. Termisk fedt giver den laveste termiske modstand, men kan være rodet og kan tørre ud over tid. Faseændringsmaterialer giver god ydeevne og er lettere at anvende. Termiske puder er praktiske, men har højere termisk modstand. Til højtydende applikationer anbefaler vi termisk fedt eller et faseskiftemateriale. Vores tekniske team kan rådgive om det bedste materiale til din ansøgning.
Spørgsmål 5: Hvordan ved jeg, om mit varmeafvisningssystem er tilstrækkeligt?
Svar: For at afgøre, om dit varmeafvisningssystem er tilstrækkeligt, skal du måle temperaturen på den varme side under fuld belastning og sammenligne den med designmålet. Hvis temperaturen på den varme side er højere end forventet, er varmeafvisningen utilstrækkelig. Du kan også måle kølekapaciteten og sammenligne den med ydelseskurven. Hvis kapaciteten er lavere end forventet, er temperaturen på den varme side sandsynligvis for høj. Vores ingeniørteam kan hjælpe dig med at diagnosticere og løse problemer med varmeafvisning.
Effektiv varmeafvisning på den varme side er afgørende for ydeevnen og pålideligheden af termoelektriske kølere. Den varme side skal afvise kølekapaciteten plus indgangseffekten, som typisk er tre gange kølekapaciteten. Hvis varmeafvisningen er utilstrækkelig, stiger temperaturen på den varme side, kølekapaciteten falder, strømforbruget stiger, og modulets levetid reduceres. For købere og ingeniører er forståelsen af denne termiske balance nøglen til at designe et vellykket termoelektrisk kølesystem. Hos Fuzhou X-Meritan Technology Co., Ltd. har vores fabrik ekspertisen og produkterne til at hjælpe dig med at opnå effektiv varmeafvisning. Vi tilbyder termoelektriske kølere, køleplader, ventilatorer og termiske grænsefladematerialer sammen med teknisk support for at sikre, at dit system fungerer som designet.
Uanset om du designer en drikkevarekøler, et medicinsk udstyr, et lasermodul eller et elektronisk kabinet, inviterer vi dig til at kontakte os for at drøfte dine krav. Vi kan levere prøver, termiske beregninger og skræddersyede løsninger. Vores forpligtelse til kvalitet og kundetilfredshed har gjort os til en betroet partner for virksomheder over hele verden.
Kontakt Fuzhou X-Meritan Technology Co., Ltd. i dagfor at diskutere dine krav til termoelektrisk køler og opdage, hvordan vores termiske løsninger kan forbedre din køleydelse.
