Mikro termoelektriske kølere til LiDAR

Lasertransmitteren inde i Micro Thermoelectric Coolers til LiDAR genererer varme under drift, mens den omgivende temperatur kan variere betydeligt mellem forskellige driftsmiljøer. Hvis lasertemperaturen ændrer sig ud over dets påkrævede driftsområde, vil den optiske enhed muligvis ikke opretholde den påkrævede driftstilstand.

En Micro-TEC kan installeres direkte på lasermodulet for aktivt at pumpe varme væk fra den temperaturfølsomme komponent. I modsætning til en passiv køleplade er den ikke kun afhængig af naturlig eller tvungen varmeafledning.

For kompakte LiDAR-samlinger er den primære anvendelsesværdi lokal temperaturkontrol. Køleren kan placeres tæt på laserkilden uden at kræve en kompressor, kølemiddelkredsløb eller bevægelige mekaniske komponenter.

Nøglespecifikationer

Den faktiske kølekapacitet, strøm, spænding, dimensioner og termisk ydeevne afhænger af den valgte Micro-TEC-konfiguration og varmebelastningen af ​​LiDAR-komponenten.

Kompakt størrelse til pladsbegrænsede LiDAR-moduler

Micro Thermoelectric Coolers til LiDAR har begrænset intern plads, fordi laser, detektor, optiske komponenter, elektroniske kredsløb og varmeafledningsstrukturer er integreret i én enhed.

Vores Micro-TEC'er kan fremstilles i mikrostørrelser ned til et par millimeter. Dette gør det muligt at placere køleren tæt på laseren eller en anden varmefølsom komponent i stedet for at optage plads som et separat kølesystem.

For tilpassede LiDAR-samlinger kan produktdimensionerne evalueres i henhold til tilgængelig installationsplads, komponentposition, monteringsstruktur og elektrisk grænseflade.

Mindre end 1 W strømforbrug

Strømforbrug er en vigtig designparameter, når Micro-TEC er integreret i et køretøjs LiDAR eller et andet kompakt elektronisk system.

Vores termoelektriske mikrokølere kan fungere ved mindre end 1 watt i relevante konfigurationer. Det faktiske effektbehov afhænger af det valgte produktdesign og den termiske belastning, der skal kontrolleres.

Til teknisk evaluering skal kunderne angive den ønskede køletemperatur, varmebelastning, tilgængelig spænding og installationsdimensioner, så den passende Micro-TEC-konfiguration kan vælges.

Solid-state køling uden kølemiddel

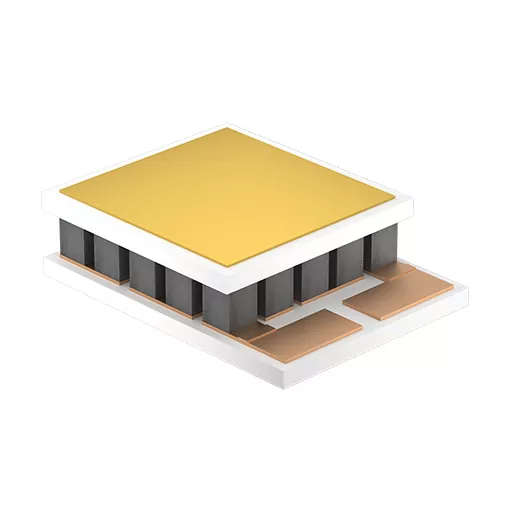

Micro Thermoelectric Coolers til LiDAR bruger termoelektriske halvledermaterialer mellem keramiske substrater til at overføre varme, når der påføres elektrisk strøm.

Komponenten har:

● Ingen kompressor

● Intet kølemiddel

● Ingen mekaniske bevægelige dele

● Kompakt solid-state konstruktion

● Direkte elektrisk kontrol

Denne struktur er nyttig til LiDAR-moduler, hvor kølekomponenten skal installeres tæt på laseren og integreres i et begrænset mekanisk rum.

Aktiv varmepumpning til lasertemperaturstyring

Micro-TEC bruges til at styre temperaturen på målkomponenten i stedet for blot at sænke temperaturen på hele LiDAR-huset.

Når der tilføres elektrisk strøm, overføres varme fra den kolde side til den varme side. Den kolde side placeres i nærheden af ​​laseren eller en anden temperaturfølsom komponent, mens den varme side skal forbindes med en effektiv varmeafledningsvej.

Det termiske design skal derfor tage hensyn til begge sider af Micro-TEC:

Målkomponent → Micro-TEC kold side → Micro-TEC varm side → LiDAR varmeafledningsstruktur

Hvis den varme side ikke kan fjerne den overførte varme effektivt, vil hele systemets køleydelse blive reduceret.

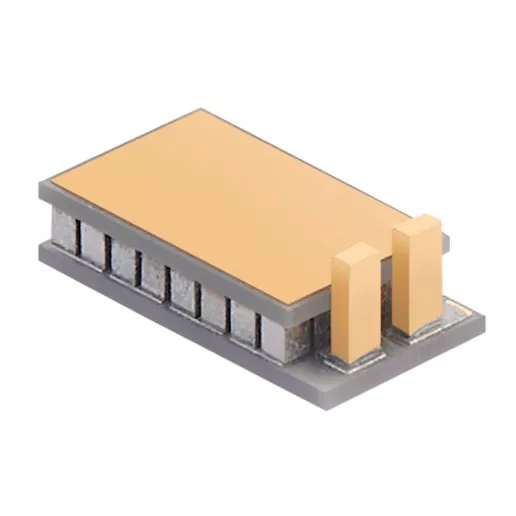

Micro-TEC med header til LiDAR-samling

Til LiDAR-design, der kræver en defineret mekanisk grænseflade, kan vi levere mikro termoelektriske kølere med headere.

Header-konfigurationen kan evalueres i henhold til:

● Tilgængelig installationsplads

● Montering af struktur

● Komponentposition

● Elektrisk forbindelse

● Krav til montering

For ikke-standardiserede strukturer kan kunderne levere en eksisterende prøve eller ingeniørtegning. Vi evaluerer strukturen før prøveproduktion.

Tilpassede mikro termoelektriske kølere

En standard Micro-TEC matcher muligvis ikke dimensionerne eller de termiske krav til et specifikt LiDAR-modul. Vi understøtter tilpassede produkter baseret på kundeprøver eller tegninger.

Tilpasningsprocessen kan omfatte:

Dimensioner → Elektriske parametre → Monteringsstruktur → Header-konfiguration → Termiske krav

Før masseproduktion produceres prøver til kundebekræftelse. Dette gør det muligt at kontrollere Micro-TEC mod den faktiske LiDAR-samling, før produktionsmængden frigives.

Nødvendige oplysninger til Micro-TEC-valg

Til et nyt LiDAR-køleprojekt kan kunderne give følgende oplysninger:

Hvis nogle parametre endnu ikke er tilgængelige, kan en eksisterende Micro-TEC prøve eller LiDAR montagetegning bruges som udgangspunkt for teknisk evaluering.

Installation og termisk grænseflade

Den termiske grænseflade mellem Micro-TEC og lasermodulet påvirker direkte varmeoverførslen.

Den kolde side skal bevare tilstrækkelig kontakt med målkomponenten, og et passende termisk interfacemateriale (TIM) kan bruges, når det kræves af samlingsdesignet.

Den varme side kræver en effektiv varmeafledningsvej. En køleplade, et hus eller en anden kølestruktur skal designes til at fjerne den varme, der overføres af Micro-TEC.

Micro-TEC skal også betjenes inden for dets specificerede elektriske parametre. Den maksimale IMAX-strøm må ikke overskrides, da for høj strøm kan beskadige den termoelektriske halvlederforbindelse.

Produktionsevne

X-Meritan fremstiller mikro termoelektriske kølere og kontrollerer også fremstillingen af ​​opstrøms termoelektriske materialer.

Vores produktionskapacitet dækker:

● Forberedelse af termoelektrisk materiale

● Præcisionskomponentbehandling

● Svejsning

● Samling

● Mikro-emballage

● Tilpasset Micro-TEC-produktion

Denne produktionsstruktur understøtter projekter, der kræver ikke-standard Micro-TEC dimensioner, monteringsstrukturer eller elektriske konfigurationer.

Til tilpassede LiDAR-applikationer kan produktet udvikles fra materiale- og komponentniveau i stedet for at være begrænset til en eksisterende standardkøler.

Udviklingsproces for mikro termoelektrisk køler

For tilpassede LiDAR-køleprojekter følger vi en prøvebaseret udviklingsproces:

Kundetegning / Prøve → Teknisk evaluering → Produktdesign → Prøveproduktion → Prøvebekræftelse → Masseproduktion

Prøvebekræftelsesstadiet gør det muligt at kontrollere dimensioner, monteringsstruktur, elektrisk forbindelse og monteringskompatibilitet før masseproduktion.

Ansøgninger

Micro Thermoelectric Coolers kan bruges til temperaturstyring af:

● LiDAR lasersendere

● Temperaturfølsomme optoelektroniske komponenter

● Kompakte optiske moduler

● LiDAR-samlinger til biler

● Andre elektroniske miniaturekomponenter, der kræver lokal aktiv køling

Kvalitet og eksporterfaring

X-Meritan har mere end 10 års erfaring med miniature-halvlederkøling og leverer Micro-TEC-produkter til internationale markeder.

Virksomheden har opnået ISO- og CE-certificeringer og eksporterer produkter til Europa, Nordamerika, Sydamerika, Sydøstasien og andre markeder.

Vores tekniske erfaring dækker optisk fiberkommunikation, industrielt medicinsk udstyr, smart automobilelektronik, forbrugerelektronik og forskningsapplikationer.

FAQ

Hvilke oplysninger har du brug for for at vælge en Micro-TEC til LiDAR?

De mest nyttige oplysninger omfatter komponentvarmebelastningen, måltemperaturen, tilgængelig spænding, maksimal strøm, installationsdimensioner, monteringsstruktur og varmeafledningsmetoden på den varme side. En tegning eller eksisterende Micro-TEC prøve kan også bruges til evaluering.

Hvor lille kan Micro-TEC være?

X-Meritan kan fremstille Micro-TEC-konfigurationer ned til et par millimeter, afhængig af den nødvendige struktur og ydeevne. De endelige dimensioner skal bekræftes i henhold til ansøgningen.

Kan du lave en Micro-TEC i henhold til vores LiDAR-tegning?

Ja. Vi understøtter tilpasning baseret på kundetegninger eller prøver. Produktet udtages og bekræftes inden masseproduktion.

Kan du forsyne en Micro-TEC med en header?

Ja. Header-konfigurationer er tilgængelige til applikationer, der kræver en defineret monterings- eller forbindelsesstruktur. Det nøjagtige headerdesign er bekræftet i henhold til LiDAR-samlingen.

Kan Micro-TEC fungere under 1 W?

Ja, relevante konfigurationer kan fungere ved mindre end 1 W. Det faktiske strømforbrug afhænger af Micro-TEC-designet, driftsbetingelser og termisk belastning.

Hvad er det vigtigste installationsproblem?

De to vigtigste punkter er termisk kontakt på kold side og varmeafledning på varme side. Den kolde side har brug for effektiv kontakt med målkomponenten, mens den varme side skal have en tilstrækkelig vej til at fjerne den overførte varme.

Kan Micro-TEC bruges kontinuerligt?

Kontinuerlig drift afhænger af den valgte Micro-TEC-konfiguration og dens specificerede elektriske og termiske driftsbetingelser. Produktet skal drives inden for de specificerede spændings- og strømgrænser, og den varme side skal være tilstrækkeligt afkølet.

Hvad sker der, hvis IMAX-strømmen overskrides?

Overskridelse af den specificerede IMAX-strøm kan forårsage overdreven elektrisk og termisk belastning og kan beskadige den termoelektriske halvlederforbindelse. Micro-TEC bør derfor bruges inden for dets specificerede elektriske område.

X-Meritan leverer Micro Thermoelectric Coolers til LiDAR med strukturer i mikrostørrelse, solid-state Peltier-køling, tilpassede monteringskonfigurationer og prøvebaseret udvikling.

For et nyt LiDAR-køleprojekt, send os din tegning, prøve, installationsdimensioner, varmebelastning, måltemperatur eller eksisterende Micro-TEC-specifikation. Vi kan evaluere kravene og udvikle den tilsvarende Micro-TEC til prøvebekræftelse før masseproduktion.
