Abstrakt
Solid-state termisk styring er blevet uundværlig på tværs af industrier, hvor vibrationsfri, præcis temperaturregulering er kritisk. Denne vejledning undersøger den grundlæggende fysik, designovervejelser, applikationslandskab og operationel bedste praksis forTermoelektriske kølere. Fra den reversible Peltier-effekt til implementering i den virkelige verden i fiberoptik, medicinsk diagnostik og automotive sensing giver de følgende sektioner ingeniører og tekniske beslutningstagere brugbar viden til at vælge, integrere og vedligeholde disse enheder i krævende miljøer.
Indholdsfortegnelse
Forstå Peltier-effekten og TEC-arkitekturen
Driftsgrundlaget for hverTermoelektriske kølereenheden hviler på et fænomen opdaget af Jean Charles Athanase Peltier i 1834. Når jævnstrøm passerer gennem et kryds dannet af to forskellige halvledermaterialer, absorberer det ene kryds varme, mens det andet frigiver det. Denne reversible termiske overførsel - kendt som Peltier-effekten - gør det muligt for et enkelt modul at fungere som enten køler eller varmelegeme blot ved at vende polariteten af indgangsstrømmen.
Cold Junction og Hot Junction-adfærd
Inde i et typisk Peltier-modul er snesevis til hundredvis af p-type og n-type halvlederpellets anbragt elektrisk i serie og termisk parallelt. Pellets er klemt mellem to keramiske substrater, der leder varme, samtidig med at de giver elektrisk isolering. Når jævnstrøm flyder fra n-typen til p-typen materiale, absorberer krydset varme, hvilket skaber en kold side. Strøm, der flyder fra p-type til n-type, frigiver varme og danner den varme side.
Denne arkitektur producerer en temperaturforskel på tværs af modulet, der kan moduleres præcist ved at justere den aktuelle størrelse. Fraværet af kompressorer, kølemidler og bevægelige dele adskiller denne teknologi fra konventionelle dampkompressionssystemer, hvilket giver fordele med hensyn til pålidelighed, støjprofil og formfaktorfleksibilitet.
Materialer og konstruktion
Bismuthtellurid (Bi₂Te₃) forbliver det mest effektive termoelektriske materiale til drift nær stuetemperatur. Halvlederpillerne er loddet mellem keramiske plader, typisk lavet af aluminiumoxid (Al2O3) eller aluminiumnitrid (AlN). Metalforbindelser forbinder de enkelte piller til et kontinuerligt kredsløb, og den færdige samling er ofte ikke større end et par kvadratmillimeter til et par kvadratcentimeter afhængig af kølekapacitetskrav.
Nøglespecifikationer og modulvalgskriterier
Valg af det passende modul kræver omhyggelig evaluering af termisk belastning, måltemperaturforskel, tilgængelig plads og strømbudget. Dataarkparametre alene garanterer ikke optimal ydeevne - ingeniører skal modellere driftspunktet i forhold til virkelige forhold.
Kritiske dataarkparametre
Fire parametre udgør rygraden i enhver valgbeslutning. Den maksimale kølekapacitet (Q_max) repræsenterer varmepumpeevnen ved nul temperaturforskel. Den maksimale temperaturforskel (ΔT_max) angiver det største opnåelige temperaturspænd mellem varme og kolde sider under nul varmebelastning. Maksimal strøm (I_max) og maksimal spænding (V_max) definerer den elektriske driftsramme.
Det er afgørende, at Q_max, ΔT_max og I_max ikke kan opnås samtidigt. Betjening af modulet nær et enkelt maksimum tvinger de to andre parametre til at falde. Udvælgelsen skal derfor baseres på normaliserede præstationskurver, der beskriver adfærd ved det aktuelle måldriftspunkt.
Ansøgningsdrevet udvælgelsesvejledning
| Anvendelsestilstand | Anbefalet retning |
|---|---|
| Lille fodaftryk, lav varmebelastning | Luftkølet TEC-samling |
| Pladsbegrænset kabinet | Væskekølet TEC-konfiguration |
| Kontinuerlig væsketemperaturregulering | Væske-til-væske TEC-platform |
| Høj varmebelastningstæthed | Forbedret hotside-dissipation med genberegnet driftspunkt |
| Krav til præcision under 0,1°C | TEC med sensorfeedback og PID-regulator |
| Tovejs opvarmning og køling | H-bro-drevet to-vejs temperaturkontrol |
Maksimering af køleeffektivitet i praktiske designs
Ydeevnekoefficient (COP) for termoelektriske enkelttrinsmoduler falder typisk mellem 0,3 og 0,7, selvom veloptimerede systemer kan overskride dette område, når temperaturforskellen er beskeden. Dårligt designede implementeringer falder ofte til under 0,2. Gabet mellem disse resultater afhænger af tre designhåndtag.
Størrelsesstrategi: Bevidst overdimensionering
Den måske mest kontraintuitive, men alligevel virkningsfulde praksis involverer at vælge et modul med en maksimal kølekapacitet fire til seks gange den faktiske varmebelastning og derefter betjene det ved kun 20-35 % af maksimal strøm. Denne tilgang minimerer Joule varmetab, som vokser med strømmens kvadrat, mens den stadig leverer den nødvendige varmepumpning. Modulet kører køligere, holder længere og bruger mindre strøm til den samme termiske opgave.
Varmeafvisning på varme side
Den varme side af et Peltier-modul skal afvise ikke kun den pumpede varmebelastning, men også selve den elektriske indgangseffekt. Total varmeafvisning er lig med kølebelastningen plus den forbrugte elektriske effekt. Underdimensionering af kølepladen på varme side tvinger den kolde side til at arbejde mod en forhøjet omgivende atmosfære, hvilket eroderer ydeevnen og accelererer nedbrydning. Væskekøling eller højeffektive køleplader med tvungen luft er ofte nødvendige, når varmebelastningen overstiger nogle få watt.

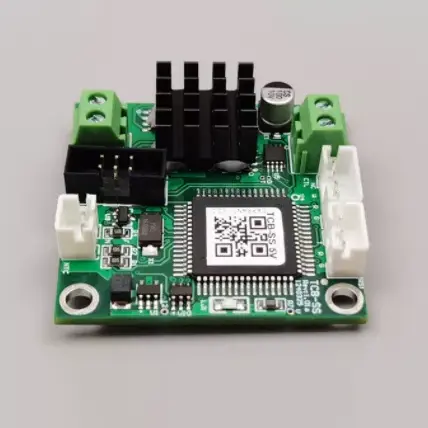

Kontrolstrategi
En præcision PID-controller parret med en højopløsningstemperatursensor muliggør sætpunktstabilitet inden for ±0,1°C eller bedre. Regulatoren modulerer strøm til modulet i stedet for at tænde og slukke det helt, hvilket undgår termisk cyklusbelastning og forbedrer steady-state stabilitet.
Industrielt og medicinsk anvendelseslandskab
Den unikke kombination af solid-state-drift, millisekunders-respons og sub-ambient-køling har drevet anvendelse på tværs af et bemærkelsesværdigt forskelligartet sæt af industrier. Hver applikation udnytter en anden undergruppe af fordele, som tilbydes afTermoelektriske kølere.
Fiberoptisk kommunikation og fotonik
Optiske transceivere, laserdioder og pumpelasere kræver bølgelængdestabilitet, der er direkte knyttet til overgangstemperaturen. Et skift på selv en brøkdel af en grad kan forårsage bølgelængdedrift ud over specifikationsgrænserne. Termoelektriske moduler holder lasertemperaturen inden for ±0,1°C, hvilket sikrer stabilt output på tværs af udsving i omgivelserne.
Medicinsk diagnostik og biovidenskab
Polymerase kædereaktion (PCR) instrumenter afhænger af hurtig, præcis termisk cyklus mellem denaturering, annealing og forlængelsestemperaturer. Peltier-drevne termocyklere opnår opvarmningshastigheder på over 20°C pr. sekund og afkølingshastigheder over 5°C pr. sekund, hvilket muliggør hurtigere diagnostisk behandling. Temperaturensartethed over en plade med 96 brønde kan opretholdes inden for ±0,1°C.
Medicinske lasersystemer - inklusive CO₂, YAG, diode og fiberlasere - er afhængige af termoelektrisk stabilisering for at beskytte optiske komponenter og opretholde strålekvaliteten. TEC'ernes solid-state karakter tillader integration i kompakte håndstykker og konsolmonterede laserhoveder uden vibrationer, der ville forstyrre den optiske justering.
Automotive Sensing og LiDAR
Automotive LiDAR-systemer bruger laserdioder, hvis emissionsbølgelængde skifter med temperaturen. TEC'er stabiliserer disse laserkilder mod ekstreme temperaturudsving under hætten, hvilket bevarer detektionsnøjagtighed og rækkevidde. Fraværet af bevægelige dele er særligt værdifuldt i højvibrerende bilmiljøer.
Industrielt instrumentering og analytisk udstyr
Analytiske instrumenter, udstyr til fremstilling af halvledere og miljøanalysatorer bruger termoelektrisk temperaturkontrol til prøvekonditionering, detektorkøling og referencepunktstabilisering. Kolde plader og væske-til-væske samlinger giver den termiske stabilitet, der kræves til gentagelige målinger i proceskontrolmiljøer.
Installation, drev og miljøbeskyttelse
Korrekt installation og elektrisk drev er afgørende for at opnå nominel ydeevne og sikre modulets levetid. Mange for tidlige fejl stammer fra undgåelige monterings- og driftsfejl snarere end iboende produktbegrænsninger.
Montering og termisk grænseflade
Kontaktfladen mellem modulet, kølepladen og koldpladen skal være bedre end ±0,02 mm. Et tyndt, ensartet lag termisk fedt af høj kvalitet - ca. 0,02 mm til 0,1 mm tykt - skal påføres både de varme og kolde flader for at minimere termisk kontaktmodstand.
Skruer skal strammes diagonalt i etaper. Den anbefalede kompression går fra 150 til 300 kPa (ca. 10 til 21 kg/cm²). For stort eller ujævnt tryk kan knække det sprøde keramiske substrat og beskadige interne halvlederpellets.
Krav til strømforsyning
En DC-reguleret strømforsyning med mindre end 10% rippel er obligatorisk. Konstantstrømdrev eller PWM-spændingsregulering foretrækkes frem for hård start med direkte fuldspænding, hvilket kan belaste modulet og reducere driftslevetiden. Når der skiftes mellem opvarmnings- og køletilstande, må omvendt polaritet kun anvendes, efter at modulet er vendt tilbage til stuetemperatur - typisk efter en 10 til 15 minutters nedkølingsperiode.
Kondens og miljøbeskyttelse
Drift under det omgivende dugpunkt vil forårsage kondens på den kolde side. Indtrængning af fugt kan forringe den termiske ydeevne og korrodere interne forbindelser over tid. Beskyttende foranstaltninger omfatter termisk isoleringsindpakning, forsegling af pottemasse, hydrofobe belægninger og konstruerede drænkanaler. Brug i miljøer med ætsende gas bør undgås, medmindre modulet er fuldt indkapslet.
Vedligeholdelse, levetid og forebyggelse af fejl
Termoelektriske kølere er i sagens natur pålidelige enheder med en gennemsnitlig tid mellem fejl, der ofte nævnes i området fra 100.000 til 200.000 timer under gunstige forhold. Den faktiske levetid afhænger dog i høj grad af termisk cyklusamplitude, nuværende drivprofil og miljøfaktorer.
Rutinemæssig inspektionspraksis
- Efterse den termiske fedttilstand hver sjette måned; påføres igen, hvis der observeres udtørring eller revner.
- Rengør kølepladefinner på varme side med trykluft for at opretholde luftstrøm og varmeafvisningsevne.
- Bekræft temperaturstabilitet under drift - stigende udsving kan indikere forringende termisk grænseflade eller modultræthed.
- Overvåg strømtræk ved driftspunktet; stigende strøm for den samme termiske belastning tyder på stigende indre modstand.
Almindelige fejltilstande
Termisk stress fra gentagne cyklusser mellem varme og kolde tilstande forbliver den dominerende nedbrydningsmekanisme. Loddeforbindelsestræthed og halvlederpelletrevner kan udvikle sig efter hundredtusindvis af cyklusser, hvis temperaturudsvinget er stort. Betjening af modulet ved lavere strømfraktioner og opretholdelse af stabile termiske grænseflader forlænger levetiden betydeligt.
Fugt-relaterede fejl - herunder korrosion og elektrisk kortslutning - kan forebygges gennem korrekt tætning og kondenshåndtering. I applikationer, hvor den kolde side fungerer under dugpunktet, er robust fugtbeskyttelse ikke valgfri, men afgørende for pålidelig langtidsdrift.
Ofte stillede spørgsmål
Kan en termoelektrisk køler køle og opvarme samtidigt?
Ja. Ved at styre H-bro-kredsløbet for at ændre polariteten af den indgående DC-effekt, kan de kolde og varme sidefunktioner skiftes inden for millisekunder. Dette muliggør tovejs præcis temperaturstyring uden et ekstra varmeelement. Et enkelt modul kan køle en komponent under drift og opvarme den under opstart eller inaktive perioder.
Hvad er de vigtigste procesdetaljer, når du installerer en termoelektrisk køler?
Tre faktorer er kritiske. For det første skal kontaktfladefladen mellem kølepladen og koldpladen være bedre end ±0,02 mm. For det andet skal der påføres et tyndt, ensartet lag silikonefedt med høj varmeledningsevne på begge sider. For det tredje skal skruer strammes diagonalt og jævnt med anbefalet tryk mellem 150 og 300 kPa. Ujævn kraft kan knuse de interne halvlederpellets og ødelægge modulet.
Opfylder termoelektriske kølere internationale miljøstandarder?
Ja. Termoelektriske kølere bruger ingen chlorfluorcarboner (CFC'er), hydrochlorfluorcarboner (HCFC'er) eller andre kemiske kølemidler gennem hele deres livscyklus. De overholder naturligvis de strengeste miljøbestemmelser, herunder europæiske RoHS- og REACH-direktiver samt nordamerikanske miljøkrav.
Hvad sker der, hvis strømretningen vendes under drift?
Den kolde og den varme side bytter - modulet begynder at varme på det, der tidligere var den kolde flade. Dette er en normal og nyttig funktion til tovejs temperaturkontrol. Omvendt polaritet bør dog kun anvendes, efter at modulet er vendt tilbage til nær stuetemperatur. Øjeblikkelig vending under belastning kan forårsage termisk stress, der beskadiger loddesamlinger og halvlederpiller.
Kan termoelektriske kølere fungere i et vakuum?
Ja. Termoelektriske kølere er kompatible med vakuummiljøer, fordi deres konstruktion ikke bruger nogen organiske materialer, der ville afgive gas. Den ene begrænsning er blyisolering - PVC-isolerede ledninger bør undgås. Teflon-isolerede eller uisolerede ledninger foretrækkes til vakuumapplikationer.
Hvor lav kan en termoelektrisk køler gå i temperatur?
Et enkelt-trins modul kan typisk opnå en temperaturforskel på 60 til 70°C mellem den varme og kolde side. Ved at bruge flertrins kaskadede moduler i et vakuummiljø kan temperaturer så lave som -100°C opnås. Hvert ekstra trin reducerer dog den samlede COP, så flertrinsdesign er forbeholdt applikationer, hvor temperaturmålet retfærdiggør effektivitetsstraffen.
Enhver termisk udfordring har en solid state-løsning, der venter på at blive udviklet. Uanset om kravet kræver sub-ambient køling af en laserdiode, præcis temperaturcyklus til molekylær diagnostik eller robust termisk stabilisering i en automotive sensorpakke, gør den rigtige modulkonfiguration og drevstrategi forskellen mellem tilstrækkelig og exceptionel ydeevne.
