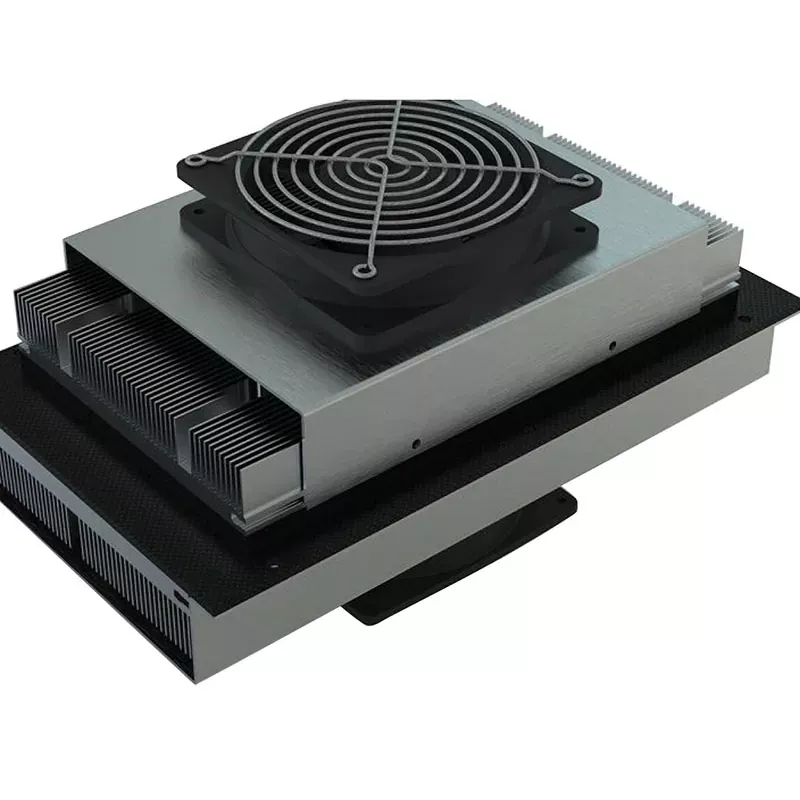

Luft-til-luft termoelektriske kølersamlinger

X-meritan Air-to-Air Thermoelectric Cooler Assemblies leverer en kompakt, meget integreret solid-state termisk styringsløsning. Ved at eliminere konventionelle kompressorer, kølemiddelledninger og komplekse væskecirkulationssløjfer, anvender disse enheder direkte luftsidevarmevekslere og højpålidelige termoelektriske halvledermoduler for at lette effektiv varmeudveksling, hvilket væsentligt strømliner udstyrsarkitekturen og samtidig forhindrer lækagerisici.

Ved at udnytte X-meritans vertikale integrationsevner – der spænder over rå termoelektriske materialer og udvikling af kernekomponenter til termisk design på systemniveau – gennemgår hver samling 100 % modulverifikation, AC-modstandstest og streng temperatur-cyklisk stresstest for at sikre langsigtet stabilitet og høj pålidelighed.

Produktegenskaber

Kompressorfri faststofkøling

Luft-til-luft termoelektriske køleaggregater bruger termoelektriske halvledermoduler til at skabe en temperaturforskel gennem DC-strøminput. Kølesystemet kræver ikke en kompressor eller konventionelt kølemiddelkredsløb.

Kompakt samlingsstruktur

Kølekomponenterne er integreret i en kompakt enhed i stedet for at stole på en separat køleenhed. Denne struktur hjælper med at reducere den nødvendige installationsplads inde i eller omkring elektronisk udstyr, instrumenter og lukkede systemer.

Lav mekanisk forstyrrelse

Uden kompressor eller anden stor mekanisk kølemekanisme genererer samlingen minimale mekaniske vibrationer under drift.

Køling og opvarmning i én enhed

Det termoelektriske modul kan skifte mellem køling og opvarmning ved at vende DC-strømmens retning. En termisk styringsenhed kan derfor understøtte temperaturregulering på tværs af forskellige driftsforhold uden at tilføje et separat varmeelement til grundlæggende tovejs temperaturstyring.

Præcis temperaturregulering

Den termoelektriske effekt reagerer direkte på ændringer i elektrisk input, hvilket gør det muligt at justere den termiske effekt gennem kontrolsystemet. Konfigurationer med temperaturfeedback kan bruges, hvor udstyret kræver kontrollerede og repeterbare temperaturforhold.

Intet væskekølekredsløb

De luft-til-luft termoelektriske køleaggregater overfører varme gennem luft-side varmevekslere og kræver ikke en væskecirkulationssløjfe. Dette fjerner behovet for kølevæskerør, pumper, reservoirer og tilhørende væskesløjfeforbindelser fra kølearkitekturen.

Bred driftstemperaturkapacitet

Samlingerne kan konfigureres til udstyr, der fungerer over et bredt temperaturområde fra -40°C til +85°C. Komponentvalg og monteringskonfiguration kan matches til de forventede miljø- og driftsforhold.

Kan konfigureres til forskellige udstyrsdesigns

X-Meritan kan konfigurere samlingen i henhold til den nødvendige kølekapacitet, spænding, strøm, dimensioner, luftstrøm, temperaturstyringsnøjagtighed og monteringskrav. Dette gør det muligt at tilpasse den termiske styringsenhed til måludstyrets mekaniske og elektriske begrænsninger.

Produktparametre

Luft-til-luft TEC vs. væskebaseret køling

Til applikationer, der ikke kræver en væskekølesløjfe, kan en luftside TEC-konfiguration forenkle systemintegration.

Den passende arkitektur afhænger af kølekapacitet, varmeflux, omgivende forhold, tilgængelig plads, luftstrøm og udstyrsdesign.

Typiske udstyrsanvendelser

Elektroniske kabinetter og telekommunikationsudstyr

Luft-til-luft termoelektriske køleaggregater kan fjerne varme, der er akkumuleret inde i udendørs skabe, kommunikationsudstyr og elektroniske kabinetter. Luftcirkulation på den kolde side fordeler afkøling hen over kabinettet, mens den varme side afviser den opsamlede varme til det omgivende miljø.

Laboratorie- og forskningsinstrumenter

For laboratorieudstyr, der kræver stabile temperaturer og lave mekaniske forstyrrelser, undgår solid-state termoelektrisk køling kompressorvibrationer og kølemiddelcirkulation. Samlingen kan konfigureres omkring de termiske krav til analyse- og forskningsinstrumenter.

Medicinsk og diagnostisk udstyr

Temperaturfølsomme komponenter i diagnostiske og medicinske instrumenter kan kræve kontrollerede termiske forhold. Luft-til-luft TEC-konfigurationer kan give lokal køling eller opvarmning uden at indføre et væskekredsløb i udstyret.

Halvleder og optisk udstyr

Halvlederbehandling, test, laser og optisk udstyr kan indeholde komponenter, hvis ydeevne ændres med temperaturen. TEC-baseret luftside termisk styring kan anvendes, hvor kontrolleret varmeafledning og temperaturstabilitet er påkrævet.

Specialiseret industrielt udstyr

Industrielle kontrolsystemer, inspektionsudstyr og andet maskineri, der arbejder under variable miljøforhold, kan bruge enheden til at styre intern varmeakkumulering, mens en defineret driftstemperatur opretholdes.

Fremstillings- og testproces

100 % modulbekræftelse

Hvert Air-to-Air termoelektrisk kølermodul bliver testet for elektrisk resistivitet, termisk ledningsevne og Seebeck-koefficient før samling. Test identificerer elektriske eller termiske afvigelser, før modulet går ind i det færdige kølesystem.

Materiale validering

Termoelektriske halvledermaterialer vurderes for konsistente elektriske og termiske egenskaber. Målinger af fortjeneste bruges som en del af materiale- og modulydelsesverifikation.

Loddeforbindelsesintegritet

AC-modstandstest udføres for at verificere det termoelektriske moduls interne elektriske forbindelser. Testen er beregnet til at identificere unormal modstand forbundet med loddeforbindelsesdefekter.

Modulintegritetskontrol

Defekte eller inaktive termoelektriske moduler screenes før integration. Et fejlbehæftet modul kan skabe en ineffektiv termisk vej og reducere den tilgængelige temperaturforskel på tværs af samlingen.

Afsluttende samlingstest

Fuldførte samlinger gennemgår ydeevne- og stresstest, herunder temperaturcyklus over specificerede driftsområder. Test evaluerer den mekaniske og termiske integritet af den færdige samling under gentagne temperaturændringer.

Hvorfor vælge X-Meritan

X-Meritan arbejder på tværs af termoelektriske materialer, udvikling af kernekomponenter, design af termisk styring og valg på systemniveau. Denne vertikale kapacitet gør det muligt at evaluere køleaggregatet fra TEC-materialet og modulniveauet til den termiske arkitektur på luftsiden.

Virksomheden betjener applikationer inden for fiberoptisk kommunikation, industrielt og medicinsk udstyr, bilelektronik, forbrugerelektronik og forskningsinstitutioner. Dets tekniske omfang dækker termoelektrisk materialeudvikling, komponenttilpasning, design af varmeafledningsløsninger og udvælgelsesstøtte.

FAQ

Hvad er en luft-til-luft termoelektrisk kølersamling?

Det er en solid-state termisk styringsenhed, der bruger et termoelektrisk modul til at overføre varme fra en luftstrøm til en anden. Varmevekslere og ventilatorer sørger for den nødvendige luftcirkulation på den kolde og varme side.

Kan de luft-til-luft termoelektriske køleaggregater give både køling og opvarmning?

Ja. Vende jævnstrømsretningen hen over det termoelektriske modul vender varmeoverførselsretningen, hvilket gør det muligt for samlingen at give enten køling eller opvarmning.

Hvordan vælger jeg den nødvendige kølekapacitet?

Start med udstyrets kontinuerlige og maksimale varmebelastning, overvej derefter omgivelsestemperatur, måltemperatur, luftstrøm og den tilgængelige varmeafvisningskapacitet på varme side. Disse forhold bør vurderes sammen ved valg af samling.

Kan dimensionerne tilpasses?

Ja. Dimensioner, luftstrømskonfiguration, monteringsstruktur, elektriske krav og andre samlingskarakteristika kan udvikles i henhold til udstyrets design.

Hvilke oplysninger kræves for et TEC-montagetilbud?

Sørg for den nødvendige kølekapacitet, omgivelsestemperatur, måltemperatur, tilgængelig installationsplads, DC-strømforsyning, luftstrømsforhold, driftsmiljø og krav til temperaturkontrol. Disse parametre gør det muligt at evaluere montagekonfigurationen i forhold til den faktiske applikation.

Er en luft-til-luft TEC-samling velegnet til høje termiske belastninger?

Egnetheden afhænger af den faktiske varmebelastning, omgivelsestemperatur, påkrævet temperaturforskel, luftstrøm og tilgængelig varmeafvisning. Anvendelser, der overstiger den praktiske kapacitet af en luftside-TEC-konfiguration, bør vurderes i forhold til alternative varmestyringsarkitekturer.
