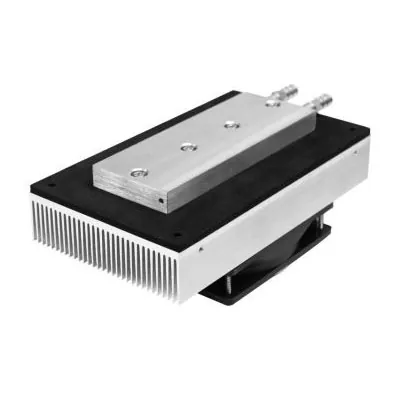

X-Meritan udvikler og fremstiller termoelektriske kølekomponenter. Disse komponenter kan konfigureres baseret på væskeflowhastighed, varmebelastning, måltemperatur, tilgængelig installationsplads og krav til varmeafledning på luftsiden. Vi producerer Liquid-to-Air Thermoelectric Cooler Assemblies, en integreret termisk styringsløsning, der bruger termoelektriske moduler til at overføre varme fra væskekredsløbet til den omgivende luft. Dette system integrerer en flydende kold plade, termoelektrisk køler, radiator og ventilator i en enkelt komponent, hvilket giver aktiv temperaturkontrol for væskekølet udstyr uden behov for en kompressor eller kølemiddel.
● Væske-til-luft varmeoverførsel: Overfører varme fra væskekredsløbet til den omgivende luft gennem et termoelektrisk kølemodul og luftkølet kølelegeme.
Aktiv temperaturkontrol: Giver aktiv køling og opvarmning til applikationer, der kræver kontrollerede væsketemperaturer.
Integreret design: Kombinerer TEC-modulet, flydende kold plade, køleplade, ventilator og relaterede komponenter til en kompakt termisk enhed.
Intet kølemiddel: Bruger termoelektrisk faststofkøling uden kompressor eller kølemiddelkredsløb.
Kompakt og lav vibration: Ingen mekanisk kompressor i TEC, hvilket gør enheden velegnet til følsomt udstyr og pladsbegrænsede systemer.
Tilpasset konfiguration: Kølekapacitet, dimensioner, væskegrænseflader, elektriske egenskaber og komponenter på luftsiden kan tilpasses i henhold til applikationskrav.
En Liquid-to-Air termoelektrisk kølersamling bruger Peltier-effekten til at flytte varme fra væskesiden til luftsiden.
Den grundlæggende termiske vej er:
●væske → kold plade → TEC-modul → køleplade → ventilator → omgivende luft
Når DC-strøm tilføres TEC-modulet, absorberes varme fra den flydende kolde plade og overføres til den varme sides køleplade. Ventilatoren tvinger derefter luft gennem kølepladen for at fjerne varmen til det omgivende miljø.
Køleydelsen afhænger af TEC-modulet, væskeflowhastighed, termisk grænseflade, varmeafledning på varme side, omgivende temperatur og elektriske driftsforhold.
Anvendes til temperaturstabilisering af lasersystemer, optiske komponenter og andet væskekølet optoelektronisk udstyr.
væske-til-luft termoelektriske køleaggregater er velegnede til analyseinstrumenter, laboratorietemperaturkontrolsystemer og testudstyr, der kræver stabile væsketemperaturer.
Kan integreres i medicinsk og diagnostisk udstyr, hvor kompakt væsketemperaturstyring er påkrævet.
Velegnet til afkøling af væskesløjfer i elektronisk udstyr, kontrolsystemer, sensorer og andre varmefølsomme industrielle enheder.
Kan bruges til lokaliseret termisk styring af batterirelaterede komponenter og andre systemer, der kræver væskekøling.
Velegnet til applikationer, der kræver kontrollerede væsketemperaturer uden kompressorbaseret køling.
X-Meritan kan udvikle Liquid-to-Air Termoelectric Cooler Assemblys i henhold til applikationsspecifikke termiske og mekaniske krav.
Tilpasning kan omfatte:
● TEC-modulstørrelse og -konfiguration
● Kølekapacitet
● Dimensioner af flydende kold plade
● Konfiguration af væskeindløb og -udløb
● Krav til rør eller fitting
● Væskestrømningshastighed
● Kølepladens dimensioner
● Blæserstørrelse og luftstrøm
● Driftsspænding og strøm
● Temperatursensorer
● Montering af struktur
● Elektriske forbindelser
● Samlede montagemål
Kunder kan levere termiske krav, tekniske tegninger, eksisterende prøver eller udstyrsspecifikationer til evaluering.
Integrerede TEC-løsninger: TEC-moduler, flydende kolde plader, køleplader og ventilatorer kan designes som én termisk enhed.
Termoelektrisk materialeekspertise: Intern termoelektrisk materialeudvikling understøtter applikationsspecifikke TEC-konfigurationer.
Brugerdefineret termisk design: Kølekapacitet, væskeflow, dimensioner og elektriske parametre kan matches til det faktiske system.
Prototype til produktion: Støtte fra termisk design og prototypeudvikling til test og volumenproduktion.
Applikationsfokuseret teknik: Designet tager den komplette termiske vej i betragtning i stedet for at vælge TEC-modulet separat.
Det er en integreret køleenhed, der bruger et termoelektrisk modul til at overføre varme fra et væskekredsløb til den omgivende luft. Den består af en flydende kold plade, et termoelektrisk køler (TEC) modul, en luftkølet radiator og en ventilator.
En væskekølet TEC-samling afkøler væsken gennem en kold plade og spreder varmen til den omgivende luft gennem en radiator. Denne konfiguration er meget nyttig, når en varmekilde er forbundet til væskekredsløbet, eller når væskekøling giver bedre termisk kontakt med måludstyret.
Ja. Ved at vende polariteten af TEC-modulet kan varmeoverførselsretningen vendes, så den samme enhed giver enten aktiv opvarmning eller køling, når systemdesignet understøtter tovejs temperaturstyring.
De mest nyttige oplysninger omfatter varmebelastning, væsketype, væskeflowhastighed, indløbstemperatur, måltemperatur, omgivelsestemperatur, tilgængelig installationsplads, strømforsyning og tilslutningskrav. Tekniske tegninger eller prøver kan også hjælpe os med at evaluere den mekaniske struktur.
Ja. Væskeindløbs-/udløbsforbindelser, koldpladedimensioner, radiatorkonfiguration, blæservalg, monteringsstruktur og overordnede samlingsdimensioner kan alle tilpasses, så de passer til applikationen.
