Til applikationer inden for fiberoptisk kommunikation, medicinsk udstyr, bilelektronik, laboratorieinstrumenter og andre præcisionssystemer kan valget af TEC-konfiguration direkte påvirke køleydelsen og den samlede systemeffektivitet. X-Meritan understøtter serier, parallelle og blandede serie-parallelle konfigurationer samt kundetilpassede løsninger udviklet omkring kundetegninger, prøver og anvendelsesforhold.
Et termoelektrisk kølesystem har ikke altid en et-moduls løsning. Når den nødvendige kølekapacitet øges, eller den tilgængelige strømforsyning og installationsplads bliver mere krævende, kan flere TE-kølere være nødt til at arbejde sammen.
Den måde, disse kølere er arrangeret på, bliver en vigtig del af systemdesignet.

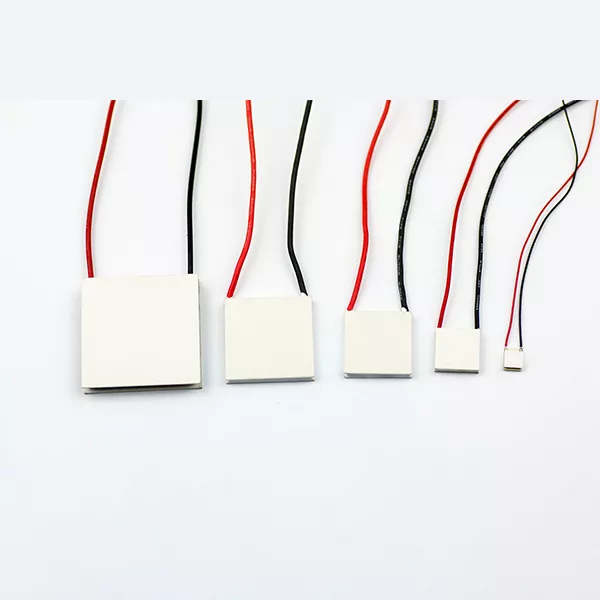

X-Meritan General TE-kølere med seriel eller parallel forbindelse til specielle applikationer kan konfigureres i serie eller parallelt, hvilket giver ingeniører mulighed for at vælge et passende arrangement i henhold til den påkrævede varmeoverførselsydelse, flowforhold, trykfald og systemkapacitet. For applikationer med mere komplicerede krav kan en blandet konfiguration også overvejes.
I stedet for at behandle TEC-modulet som en isoleret komponent, ser X-Meritan på, hvordan køleren fungerer i det komplette termiske styringssystem.
Forskellen mellem serie- og parallelkonfiguration er hovedsageligt relateret til, hvordan kølesystemet håndterer flowet og fordeler den termiske belastning.
Ved et seriearrangement passerer kølemediet gennem TE-kølerne efter hinanden. Dette skaber en relativt koncentreret strømningsvej og kan give en højere strømningshastighed gennem kølekanalerne.
Denne konfiguration kan være nyttig, når applikationen har en kontrolleret flowhastighed og kræver effektiv varmeoverførsel i et kompakt system. Den kontinuerlige strømningsvej gør også strømningsfordelingen forholdsvis ligetil.
Afvejningen er trykfald. Efterhånden som flere kølere tilsluttes i rækkefølge, øges den samlede strømningsmodstand. For systemer, der kræver en høj flowhastighed, kan dette resultere i større pumpekrav og højere energiforbrug.
I et parallelt arrangement er flowet delt mellem flere TE-kølere i stedet for at passere gennem hver køler sekventielt.
Dette reducerer strømningsvejen for hver gren og kan hjælpe med at sænke det samlede trykfald. Det gør parallel konfiguration særligt nyttig, når systemet kræver en større flowhastighed, eller når reduktion af pumpeenergi er en vigtig overvejelse.
Den største udfordring er flowfordeling. Hvis grenene ikke er korrekt designet, kan forskellige kølere modtage forskellige strømningshastigheder, hvilket kan påvirke konsistensen af den termiske ydeevne.
Af denne grund bør valget mellem serie og parallel ikke være baseret på kølekapacitet alene. De hydrauliske forhold og det komplette systemdesign skal også tages i betragtning.
|
Konfiguration |
Flowsti |
Varmeoverførselsegenskaber |
Trykfald |
Typisk krav |
|
Serie |
Kølemediet passerer gennem hver køler sekventielt |
Højere strømningshastighed kan understøtte effektiv varmeoverførsel |
Øger, efterhånden som flere moduler tilsluttes |
Kontrolleret flow og kompakte termiske systemer |
|
Parallel |
Flow er delt mellem flere kølere |
Ydeevne afhænger af balanceret flowfordeling |
Generelt lavere end et tilsvarende seriearrangement |
Højt flow og større termiske styringssystemer |
|
Blandet serie-Parallel |
Kombination af sekventielle og opdelte strømningsveje |
Kan balancere varmeoverførsel og flowkrav |
Kan optimeres efter systemdesign |
Komplekse eller meget tilpassede systemer |
I fiberoptisk kommunikationsudstyr kan vores generelle TE-kølere med seriel eller parallel forbindelse til specielle applikationer bruges, hvor temperaturstabilitet er vigtig for optiske komponenter og laserrelaterede enheder. I disse systemer er kompakte dimensioner og præcis termisk kontrol ofte vigtigere end konventionel kølekapacitet.
Til medicinsk og industrielt udstyr kan TEC-køling give lokaliseret temperaturkontrol til temperaturfølsomme komponenter og præcisionsinstrumenter. Muligheden for at tilpasse konfigurationen er særlig nyttig, når den tilgængelige installationsplads er begrænset.
Det samme princip gælder for bilelektronik og LiDAR-relateret udstyr, hvor elektroniske og optiske komponenter kan have brug for stabile driftstemperaturer i et kompakt system. Til laboratorie- og forskningsudstyr tilbyder TEC-teknologi en anden praktisk tilgang til kontrolleret og lokaliseret temperaturstyring.
Nogle termiske styringssystemer kan ikke håndteres korrekt med et standard TEC-modul.
X-Meritan kan arbejde ud fra kundetegninger, prøver eller applikationsspecifikationer for at evaluere den nødvendige TE-kølerkonfiguration. Afhængigt af projektet kan løsningen bruge et seriearrangement, et parallelt arrangement eller en kombination af begge.
Under udviklingsfasen kan faktorer som kølekapacitet, driftsforhold, moduldimensioner, flowkrav og installationsbegrænsninger tages i betragtning under ét. Efter at konfigurationen er bekræftet, kan der produceres prøver til kundeevaluering, før de går over til volumenproduktion.
Denne tilgang er særligt velegnet til OEM-projekter og udstyrsproducenter, der udvikler specialiserede termiske styringssystemer.
En seriekonfiguration sender kølemediet gennem flere TE-kølere sekventielt, mens en parallel konfiguration deler flowet mellem forskellige kølere. Seriearrangementer kan give en mere koncentreret strømningsvej, men kan give højere trykfald. Parallelle arrangementer reducerer generelt strømningsmodstanden, men kræver korrekt strømningsbalancering.
En blandet konfiguration kan overvejes, når systemet skal balancere varmeoverførselsydelse, flowhastighed og trykfald. Ved at kombinere parallelle og seriemæssige sektioner kan det samlede kølesystem tilpasses mere præcist til komplekse driftsforhold.
Ja. X-Meritan kan udvikle TE-kølerkonfigurationer baseret på kundetegninger, prøver og applikationskrav, herunder projekter, der kræver specifikke dimensioner eller serieparallelle arrangementer.
Kølekrav, driftstemperatur, nødvendig temperaturforskel, spænding, strøm, flowforhold, installationsplads og varmeafledningsforhold er nyttige udgangspunkter. Mere detaljerede applikationsoplysninger gør det muligt for X-Meritan at evaluere konfigurationen mere nøjagtigt.
Ja. Termoelektrisk køling er velegnet til applikationer, der kræver lokaliseret og stabil temperaturstyring af optiske og elektroniske komponenter. X-Meritans løsninger kan tilpasses specifikke plads- og termiske krav.
