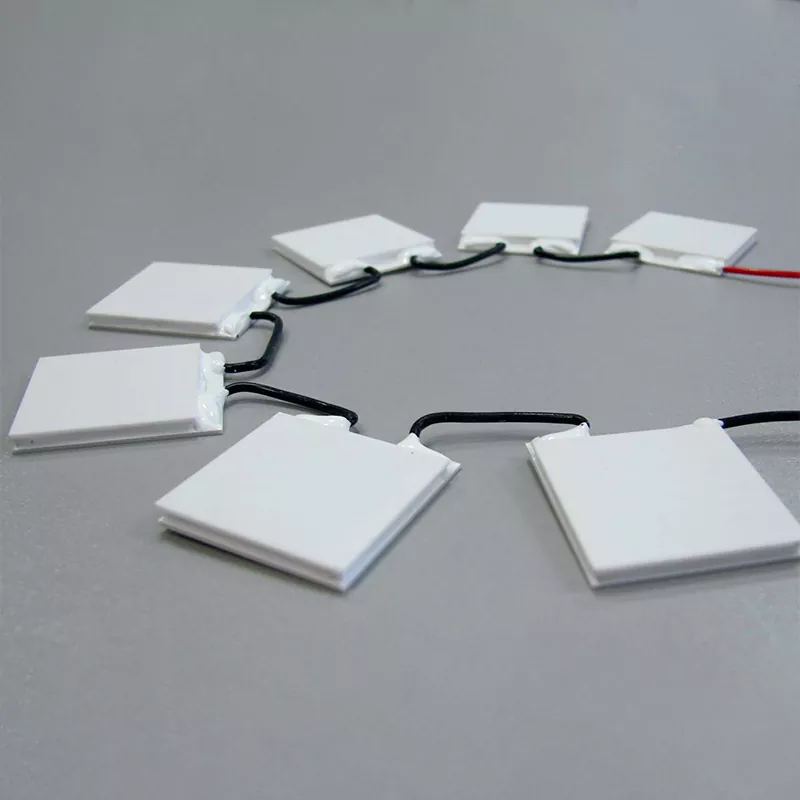

TE-kølere med høj kølekapacitet til industri

X-Meritan leverer termoelektriske kølere (TEC'er) designet til kontinuerlig varmepumpning i industrielt udstyr. Disse moduler fungerer på Peltier-effekten og indeholder ingen kompressorer, kølemidler eller bevægelige dele. De bruges, hvor adgangen til vedligeholdelse er begrænset, vibrationer ikke er acceptabel, eller præcis temperaturkontrol er påkrævet.

Serien med høj kapacitet er målrettet mod systemer med betydelig varmebelastning. Typiske eksempler omfatter laserdiodearrays, halvlederprocesudstyr og analytiske instrumenter, der genererer konstant termisk output.

Vi fremstiller TE-kølere med høj kølekapacitet til industrielle applikationer på vores eget anlæg. Dette inkluderer forberedelse af termoelektrisk materiale, ingotbehandling, pelletskæring, modulsamling og endelig test. Kontrol over disse trin giver os mulighed for at justere materialesammensætning, pelletgeometri og loddeudvælgelse for at matche specifikke driftsforhold.

Tekniske specifikationer

Standardmoduler dækker en række kølekapaciteter. Tabellen nedenfor viser almindelige parametre. Brugerdefinerede konfigurationer er tilgængelige til forskellige spændinger, dimensioner og temperaturkrav på varme side.

Specifikationer verificeres på batchbasis ved hjælp af en termisk teststation. En testrapport kan leveres med hver forsendelse efter anmodning.

Vigtig bemærkning om Qmax: Qmax måles med nul temperaturforskel mellem den varme og kolde side. I rigtig drift er den kolde side altid koldere end den varme side, så den faktiske varmepumpekapacitet er lavere. For eksempel kan et modul vurderet til 200 W Qmax muligvis kun fjerne 80 W, når ΔT er 30 K. Valget skal baseres på det faktiske driftspunkt, ikke Qmax-tallet alene.

Struktur og driftsprincip

En TE-kølere med høj kølekapacitet til industrielle applikationer er en solid-state varmepumpe. Jævnstrøm flytter varme fra den kolde side til den varme side. Den varme side skal tilsluttes en køleplade eller kold plade for at afvise den pumpede varme plus den elektriske indgangseffekt. Hvis den varme side ikke afkøles effektivt, strømmer varmen tilbage til den kolde side, og nettokølekapaciteten falder.

1. Keramiske underlag

De ydre plader er lavet af aluminiumoxid eller aluminiumnitrid. De giver elektrisk isolering, mens de leder varme. Overfladeplanheden kontrolleres for at sikre god termisk kontakt med varmekilden og kølepladen. Et termisk interfacemateriale (TIM) anbefales mellem den keramiske overflade og monteringsoverfladen.

2. Halvlederpiller og elektroder

N-type og P-type bismuthtellurid-pellets er forbundet i serie med kobberelektrodespor. Antallet og størrelsen af ​​pellets bestemmer modulets spænding, strøm og kølekapacitet. Vi bruger flerlagsplettering på kobbersporene for at forhindre oxidation under langvarig drift.

3. Varmeafvisning af varme side

Temperaturen på den varme side er den vigtigste enkeltfaktor, der påvirker TEC-ydelsen. Hver 10°C stigning i varmesidens temperatur reducerer typisk kølekapaciteten med 5-10 % og sænker den maksimalt opnåelige ΔT. For moduler med høj kapacitet anbefales tvungen luftkøling, væskekøling eller varmerørsamlinger. Passive heatsinks er sjældent tilstrækkelige over 100 W total varmeafvisning.

4. Omkredsforsegling

En fugtbestandig epoxyforsegling omgiver det interne halvlederarray. Denne tætning giver ikke hermetisk forsegling, men den beskytter pellets og elektroder mod kondens og luftbårne forurenende stoffer i normale industrielle miljøer. For høj luftfugtighed, nedvaskning eller udendørs forhold kræves yderligere indkapsling.

Produktion og kvalitetskontrol

X-Meritan producerer TEC-moduler internt. Fremstillingssekvensen er:

Forberedelse af termoelektriske materialer

Ekstrudering og udskæring af halvlederpellets

Automatisk pilleplacering og lodning

Keramisk substratmetallisering

Afsluttende montage og el-test

Hvert produktionsbatch testes for intern modstand, kølekapacitet og visuelle defekter. Testregistreringer vedligeholdes for sporbarhed. 建议插入工厂实拍照片或产线流程图片

Testmetoder

Faktiske teststandarder og acceptkriterier aftales med kunden før volumenproduktion. Kontakt os for at drøfte dine specifikke krav.

Certificeringer og overholdelse

Følgende certificeringer og overensstemmelseserklæringer bliver i øjeblikket opdateret.

● ISO 9001:2015 – Kvalitetsledelsessystem

● ISO 14001 – Miljøledelsessystem

● Overholdelse af RoHS

● Overholdelse af REACH

● CE-mærkning (hvis relevant)

● UL-certificering (hvis relevant)

Vi udleverer kopier af gyldige certifikater efter anmodning. Kontakt os venligst for at bekræfte den aktuelle status.

Tilpasningsmuligheder

Standardmoduler dækker mange industrielle køleopgaver. Til højvolumen eller specialiserede projekter tilbyder vi specialdesign inden for følgende områder:

● Brugerdefineret fodaftryk og højde

● Højere temperatur lodde og underlag for Th > 150°C

● Flertrins TEC-moduler til dybere temperaturforskelle

● Formonterede køleplader eller kolde plader

● Integrerede temperatursensorer (NTC eller RTD)

● Specielle ledningskonfigurationer eller konnektorer

Et typisk tilpasset projekt følger denne proces:

1. Kunden leverer termisk belastning, temperatur på kolde side, omgivende forhold og pladsbegrænsninger.

2. Vores teknikere simulerer det påkrævede modul og giver en anbefalet konfiguration.

3. Vi producerer prøver til kundevalidering.

4. Efter godkendelse fortsætter vi til masseproduktion.

Hvorfor ingeniører vælger X-Meritan TEC-moduler

I stedet for at angive generiske fordele er her de specifikke muligheder, der adskiller vores moduler:

Intern termoelektrisk materialebehandling

Vi styrer processen fra rå barre til færdig enhed. Dette inkluderer materialesammensætning, pelletstørrelse og dopingniveauer. De fleste TEC-leverandører køber præfabrikerede pellets eller wafers og samler kun moduler. Fordi vi håndterer selve materialet, kan vi justere ZT-værdien og optimere til specifikke temperaturområder.

Præstationstest på batchniveau

Hver produktionsbatch testes for Qmax, ΔTmax og intern modstand. Testrapporter er tilgængelige for kunderne. Dette giver dig mulighed for at verificere, at modulerne opfylder dine specifikationer, før du integrerer dem i dit system.

Specialdesign uden minimumsgebyr for ordrer

Mange leverandører kræver store minimumsordrer for tilpassede dimensioner eller parametre. Vi opretholder fleksibel produktionsplanlægning, så skræddersyede projekter med moderate mængder er mulige. Kontakt os med dit krav, selvom det forventede årlige antal kun er et par hundrede styks.

Direkte kommunikation med produktionsteamet

Når du kontakter X-Meritan, taler du med ingeniører, som har adgang til produktionsdata og testresultater. Dette reducerer frem og tilbage typisk for handelsvirksomheder og forkorter prøveevalueringscyklussen.

Typiske applikationer

TEC-moduler med høj kølekapacitet bruges i miljøer, hvor aktiv væskekøling ikke er praktisk, eller hvor der kræves præcis temperaturstyring.

Industriel elektronik og telekommunikation

Køling til laserdioder og fotodetektorer i fiberoptiske systemer

Termisk styring til udendørs teleskabe

Temperaturstabilisering til effektforstærkere og RF-moduler

Halvleder- og laserudstyr

Køling af wafer-patroner og proceskamre

Termisk kontrol til lasermarkering og skærehoveder

Temperaturstabilisering til optiske bænke

Medicinske og analytiske instrumenter

PCR termiske cykler og prøveblokkøling

Temperaturkontrol til reagensopbevaringsrum

Køling af CCD og CMOS billedsensorer

Transport og specialudstyr

Køling til LiDAR-sensorer i autonome køretøjer

Sædeventilationssystemer

Bærbare kølecontainere

TEC udvælgelsesvejledning

For at specificere en højkapacitets-TEC skal du forberede følgende oplysninger, før du kontakter os:

Påkrævet kølebelastning (i watt) på den kolde side. Dette er den varme, der genereres af den komponent, du skal afkøle.

Mål temperatur og tolerance på den kolde side. For eksempel 25°C ± 0,5°C.

Den maksimale temperatur på den varme side, du kan acceptere, baseret på din køleplade og dine omgivelser.

Det omgivende temperaturområde, systemet vil fungere i.

Tilgængelig kølepladetype og termisk modstand. Tvungen luft, væskekøling eller varmerør.

DC-spænding tilgængelig og maksimalt tilladt strømforbrug.

Installationspladsbegrænsninger: længde, bredde, højde og monteringshulmønster.

Krav til termisk cykling: hvor mange cyklusser pr. dag, temperaturudsving og forventet levetid.

Miljøforhold: fugt, støv, kemisk eksponering eller udendørs brug.

Når du har angivet disse detaljer, kan vi anbefale et specifikt modul eller designe en skræddersyet løsning. Vi vil også levere ydeevnekurver, der viser kølekapacitet versus temperaturforskel for den anbefalede driftsstrøm.

Ofte stillede spørgsmål

Q: Hvordan vælger jeg den rigtige TEC til min ansøgning?

A: Du skal kende den varmebelastning, der skal fjernes (i watt), den maksimalt tilladte temperatur for det afkølede objekt, den omgivende temperatur og den tilgængelige kølepladeydelse på den varme side. Giv disse værdier til vores ingeniører, og vi vil anbefale et modul og driftsstrøm.

Q: Hvad er forskellen mellem Qmax og faktisk kølekapacitet?

A: Qmax er den maksimale varmepumpekapacitet, når temperaturforskellen mellem varme og kolde sider er nul. I rigtig drift er der altid en temperaturforskel. Den faktiske kølekapacitet falder, når ΔT stiger. Vores datablade inkluderer ydeevnekurver for forskellige driftsstrømme.

Q: Kan en TEC fejle, hvis den varme side bliver for varm?

A: Ja. Den maksimale varmesidetemperatur er angivet for hvert modul. Overskridelse af denne temperatur kan forringe loddeforbindelserne og reducere modulets levetid. Design altid kølepladen på den varme side, så Th forbliver inden for den nominelle grænse under værst tænkelige omgivende forhold.

Q: Hvor længe holder TEC-moduler?

A: TEC-moduler har ingen bevægelige dele, så mekanisk slid er ikke en faktor. Imidlertid forårsager termisk cykling stress ved loddesamlinger og kan i sidste ende føre til øget indre modstand. Udvalgte design med høj kapacitet er blevet evalueret gennem termiske cyklingstests. Den faktiske cykluslevetid afhænger af temperaturområde, strømstyrke, rampehastighed, monteringsspænding og driftsfugtighed. Testdata kan leveres til kvalificerede projekter.

Spørgsmål: Leverer du testdata eller pålidelighedsrapporter?

A: Ja. For hver produktionsbatch kan vi give en oversigt over testede parametre. For større ordrer kan vi udføre yderligere pålidelighedstest såsom termisk cykling, højtemperaturlagring og fugtpåvirkning i henhold til aftalte protokoller.

Spørgsmål: Er epoxyforseglingen vandtæt?

A: Nej. Standard epoxyforseglingen er fugtbestandig, men ikke hermetisk. Til applikationer med høj luftfugtighed, kondensering eller direkte vandkontakt kræves yderligere indkapsling eller et tilpasset hus.

Kontakt og teknisk support

For at anmode om en anbefaling eller prøve skal du angive følgende oplysninger:

● Varmebelastning, der skal fjernes (W)

● Påkrævet koldsidetemperatur eller temperaturforskel

● Omgivelsestemperaturområde

● Ledig plads til TEC og køleplade

● Strømforsyningsspænding tilgængelig

● Forventet årlig mængde

Vores ingeniørteam svarer inden for en hverdag. Vi leverer prøver til evaluering før volumenordrer.
