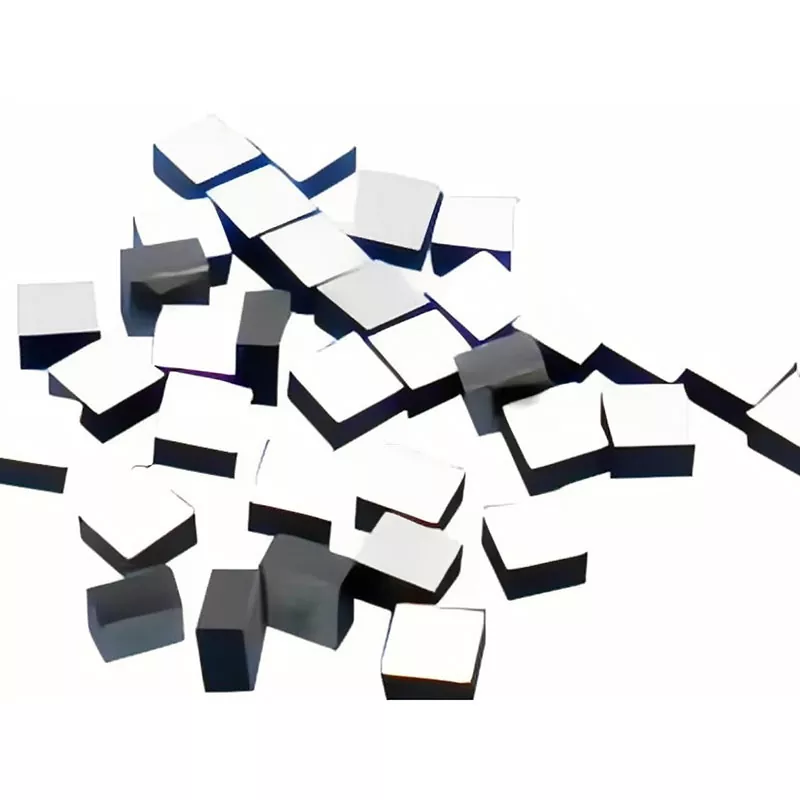

NTC termistor til infrarød termopile

NTC-termistoren til infrarød termopile giver et yderligere temperatursignal ved at ændre modstanden i overensstemmelse med sensortemperaturen. Termopælsignalet og NTC-signalet kan derefter behandles sammen for at kompensere for temperaturrelaterede variationer. Dette gør NTC til en vigtig understøttende komponent i infrarøde termopælsystemer, hvor målestabilitet og repeterbarhed er påkrævet.

Sådan fungerer det

Det grundlæggende arbejdsforhold kan forstås som:

Infrarød stråling
↓
Thermopile genererer elektrisk output
↓
Ændringer i omgivelses- eller sensortemperatur
↓
NTC modstandsændringer
↓
Temperaturinformation læses af kredsløbet
↓
Der anvendes temperaturkompensation
↓
Mere stabil termopilmåling

Når infrarød stråling når termopælen, genererer sensoren et elektrisk output, der er relateret til temperaturforskellen mellem følerelementet og dets referencemiljø.

Samtidig kan ændringer i den omgivende temperatur ændre temperaturen på termopilen og de omgivende komponenter. NTC-termistoren reagerer på denne temperaturændring gennem en tilsvarende ændring i modstand.

Signalbehandlingskredsløbet bruger NTC-modstandsinformationen til at estimere den temperaturrelaterede effekt og anvende kompensation til termopilens output. Formålet er ikke at øge selve det infrarøde signal, men at reducere målevariation forbundet med ændringer i sensorens termiske miljø.

Hvorfor temperaturkompensation er vigtig

NTC Thermistor for Infrared Thermopile påvirkes af mere end målobjektet. Ændringer i temperaturen på sensorenheden kan også påvirke udgangssignalet.

Forholdet kan opsummeres som:

Tekniske specifikationer

Ansøgninger

Kontaktløse infrarøde termometre

Infrarøde termometre bruger termopile-sensorelementer til at detektere termisk stråling uden direkte kontakt med målet. En NTC kan give temperaturinformation til at kompensere for variationer forårsaget af ændringer i sensorens termiske miljø.

Medicinsk temperaturmåling

Termopæl-baserede temperaturmålingssystemer, herunder øretermometre og andet berøringsfrit medicinsk temperaturudstyr, kræver stabil sensoroutput under skiftende miljøforhold. NTC understøtter kompensationsprocessen ved at overvåge relevante temperaturændringer omkring sensoren.

Infrarødt detektionsudstyr

Infrarøde detektionssystemer kan opleve outputvariationer, når sensortemperaturen ændres. En matchet NTC giver den temperaturreference, der kræves for at korrigere temperaturafhængige effekter i detektionssystemet.

VVS og miljømåling

Smart HVAC-udstyr og miljøovervågningsenheder kan fungere under konstant skiftende omgivende forhold. NTC temperaturkompensation kan hjælpe termopile-baserede infrarøde sensormoduler med at opretholde mere ensartede målinger.

Husholdningsapparater

Kompakte infrarøde sensormoduler bruges i forskellige smarte apparater til temperaturdetektion og overvågning. NTC kan integreres i termopilen, hvor der kræves temperaturkompensation inden for et begrænset installationsrum.

Forskning og videnskabelige instrumenter

Videnskabeligt og laboratoriemæssigt infrarødt måleudstyr kan kræve kontrolleret og repeterbar sensorydelse. En korrekt afstemt NTC kan give den temperaturreference, der er nødvendig for termopælskompensation og kalibrering.

Hvorfor vælge X-Meritan til Thermopile NTC-løsninger?

X-Meritans fordel er ikke begrænset til at levere en individuel termistor. Virksomheden arbejder på tværs af termoelektriske materialer, kernekomponenter, test og termiske styringsløsninger, hvilket giver et bredere teknisk grundlag for komponenttilpasning.

Materiale- og komponentkapacitet

X-Meritan har erfaring med termoelektriske materialer og termiske halvlederkomponenter, der understøtter kunder, der arbejder med temperaturkontrol og sensing-relaterede projekter.

Skræddersyet komponentudvikling

Modstand, B-værdi, dimensioner og tolerance kan diskuteres i henhold til kravene til kundens termopilesamling eller elektroniske kredsløb.

Kvalitetskontrol og test

Produktions- og testprocesser bruges til at kontrollere komponentydelse og batchkonsistens, hvilket understøtter stabil forsyning til prototypeverifikation og efterfølgende produktion.

Prøvebekræftelse før masseproduktion

Kunder kan levere tegninger, prøver eller tekniske krav. X-Meritan kan kommunikere de tekniske detaljer, arrangere prøveverifikation og fortsætte med masseproduktion efter bekræftelse.

Teknisk integrationssupport

For kunder, der udvikler et nyt termopilemodul, kan X-Meritan deltage i komponentvalg og teknisk kommunikation for at hjælpe med at matche NTC'en med sensoren og kompensationssystemet.

FAQ

Hvad er funktionen af ​​en NTC-termistor til infrarød termopæl i en infrarød termosøjle?

NTC-termistoren giver temperaturinformation til at kompensere temperaturrelaterede ændringer i termopilens output. Det bruges generelt som en temperaturreference eller kompensationskomponent i stedet for den primære infrarøde detektor.

Hvorfor har en infrarød termosøjle brug for temperaturkompensation?

Thermopile output kan blive påvirket af ændringer i temperaturen i sensorpakken og det omgivende miljø. Uden passende kompensation kan disse ændringer indføre målevariationer, selv når måltemperaturen forbliver uændret.

Hvordan kompenserer en NTC en termopilsensor?

NTC ændrer modstand, efterhånden som dens temperatur ændres. Termopælsystemet aflæser denne modstand og bruger den resulterende temperaturinformation i sit signalbehandlingskredsløb eller kompensationsalgoritme til at korrigere temperaturrelaterede outputvariationer.

Hvordan vælger jeg modstandsværdien for en NTC for en termopæl?

Den påkrævede modstand afhænger af termopælkredsløbet, referencetemperaturen, kompensationsmetoden og det forventede driftsområde. NTC bør vælges sammen med termopælen og dens signalbehandlingsdesign.

Påvirker B-værdien termopilens temperaturkompensation?

Ja. B-værdien bestemmer NTC's modstand-temperatur-forhold og påvirker derfor temperaturinformationen, der bruges af kompensationssystemet.

Kan NTC-modstanden og B-værdien tilpasses?

Ja. X-Meritan kan diskutere skræddersyet modstand og B-værdier i henhold til kravene til termopælesystemet.

Kan dimensionerne af termopælen NTC tilpasses?

Ja. Dimensioner og fysiske konfigurationer kan evalueres i henhold til termopilens hus, installationsplads og monteringskrav.

Kan X-Meritan udvikle en NTC baseret på en tegning eller prøve?

Ja. Kunder kan levere tegninger, prøver eller tekniske specifikationer til evaluering. Prøveverifikation kan afsluttes før masseproduktion.

Er denne NTC egnet til medicinske infrarøde termometre?

NTC termistorer kan bruges som temperaturkompensationskomponenter i termopile-baserede infrarøde termometre, herunder medicinsk temperaturmålingsudstyr. Den specifikke modstand, B-værdi, tolerance og fysiske konfiguration skal vælges i henhold til sensordesignet.
