NTC termistor til optisk kommunikation

X-Meritan fremstiller NTC-termistor til optisk kommunikation, der bruges til temperaturføling i optiske transceivere, inklusive SFP-, QSFP- og CFP-formfaktorer. Disse komponenter er placeret tæt på laserdioden eller inde i TEC-kontrolsløjfen for at give temperaturfeedback i realtid. Modstandsværdien ændrer sig forudsigeligt med temperaturen, hvilket tillader kontrolkredsløbet at opretholde et stabilt laserdriftspunkt.

Nøjagtig temperaturovervågning i optiske moduler er ikke en bekvemmelighed. Laserbølgelængde skifter med ca. 0,1 nm pr. grad Celsius for mange DFB-lasere. En temperaturdrift på nogle få grader kan flytte outputtet uden for det acceptable kanalvindue i DWDM-systemer. NTC-termistoren til optisk kommunikation giver det feedbacksignal, som TEC-driveren bruger til at korrigere denne drift.

Hvordan NTC-termistoren fungerer i et optisk modul

NTC-termistoren til optisk kommunikation er typisk bundet til den samme undermontering som laserdioden eller fastgjort til den kolde TEC-side. Når lasertemperaturen ændres, ændres termistormodstanden i overensstemmelse med en ikke-lineær kurve defineret af R25-værdien og B-konstanten. Styrekredsløbet måler denne modstand, konverterer den til en temperaturværdi og justerer TEC-strømmen for at bringe laseren tilbage til måltemperaturen.

Forholdet mellem modstand og temperatur følger standardligningen:

R(T) = R25 × eksp[ B × (1/T - 1/298,15) ]

Hvor T er i Kelvin og B er materialekonstanten. For optiske modulapplikationer er B25/50-værdier mellem 3380 K og 3950 K almindelige. Valget afhænger af det forventede driftstemperaturområde og den opløsning, der kræves af styrekredsløbet.

Tekniske parametre

Tabellen nedenfor viser standardkonfigurationer tilgængelige fra X-Meritan. Brugerdefinerede værdier er mulige for volumenprojekter.

Alle værdier er verificeret i produktionen. En fuldstændig testrapport med modstands- og B-værdimålinger kan leveres for hver batch.

Vigtig bemærkning om selvopvarmning: Målestrømmen gennem NTC'en skal være lav nok til, at den effekt, der afgives i termistoren, ikke hæver dens temperatur med mere end 0,1°C. For en 10 kΩ NTC med en dissipationsfaktor på 1,5 mW/°C betyder det, at målestrømmen skal forblive under ca. 120 µA. Overskridelse får termistoren til at aflæse en højere temperatur end den faktiske lasertemperatur, hvilket kan få kontrolsløjfen til at overkøle.

Fysisk design og montering

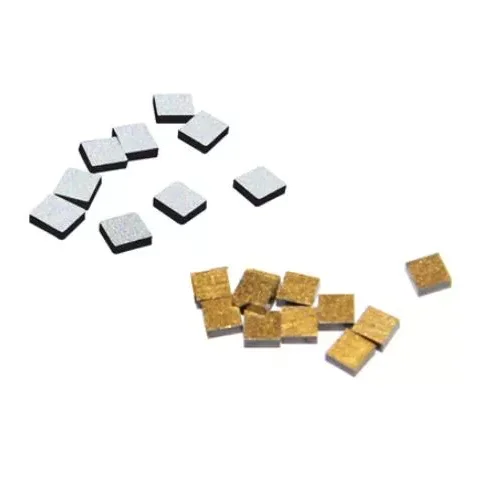

X-Meritan leverer NTC Thermistor til optisk kommunikation i blot chip-form med Au- eller Ag-elektroder, velegnet til ledningsbinding eller lodning på keramiske undermonteringer. Spåndimensionerne er typisk i området 0,5 mm × 0,5 mm til 1,0 mm × 1,0 mm, med en tykkelse fra 0,2 mm til 0,5 mm. Dette lille fodaftryk tillader placering direkte ved siden af ​​laserdioden uden at forstyrre den optiske vej.

For kunder, der foretrækker en præmonteret komponent, kan chippen samles på en lille aluminiumoxid- eller aluminiumnitridbærer med blytråde. Denne version er lettere at håndtere i manuelle samlebånd og forenkler limningsprocessen.

Elektrodeoverfladen er designet til enten Au wire bonding eller PbSn/AuSn lodning. Den specifikke metallisering vælges ud fra kundens montageproces. Vi leverer datablade med de anbefalede bindingsparametre for hver elektrodetype.

Responstid og termisk kobling

Den termiske tidskonstant for en bare chip NTC er typisk under 1 sekund, når den er monteret med et tyndt lag termisk klæbemiddel eller loddemiddel. I stillestående luft, uden montering, er tidskonstanten højere. Til optiske modulapplikationer skal NTC'en være termisk koblet til samme overflade som laserdioden eller TEC koldpladen. En tyk limlinje eller luftspalte vil bremse responsen og indføre en temperaturforskydning mellem sensoren og laseren.

Vi anbefaler at montere NTC-chippen med en termisk ledende klæbemiddel eller loddeform. Tykkelsen af ​​bindingslaget bør kontrolleres til mindre end 25 µm. Dette sikrer, at NTC'en sporer lasertemperaturen med minimal forsinkelse, hvilket er kritisk for TEC-kontrolsløjfer, der fungerer ved opdateringshastigheder over 10 Hz.

Stabilitet og langsigtet drift

NTC-termistor til optisk kommunikation kan udvise lille modstandsdrift over tid, især når den betjenes ved høje temperaturer. Vores materialeformulering og elektrodepassivering reducerer denne drift til et niveau, der ikke påvirker det optiske moduls ydeevne over en typisk 10-årig levetid. Tabellen nedenfor viser forventet drift under forskellige opbevaringsforhold baseret på intern pålidelighedstest.

Disse værdier er baseret på accelereret test og er ikke garantier. Faktisk drift afhænger af monteringsspænding, fugtighed og driftsstrøm. Vi kan levere en detaljeret pålidelighedsrapport for kvalificerede projekter.

Produktion og kvalitetskontrol

The NTC chips are produced in our own facility using ceramic processing techniques. The manufacturing flow includes powder preparation, tape casting, electrode printing, sintering, dicing, and final electrical testing. We control the material composition in-house, which allows adjustment of the B value and resistance characteristics.

Hver batch testes for:

● Modstand ved 25°C ved brug af et præcisionsbad med konstant temperatur

● B-værdi beregnet ud fra modstandsmålinger ved 25°C og 50°C

● Visuel inspektion under forstørrelse

● Isolationsmodstand

● Valgfri termisk cykling efter kundeønske

Testdata arkiveres og kan stilles til rådighed med hver forsendelse. Vi understøtter også kundespecifikke procedurer for indgående inspektion.

Valgvejledning

For at vælge den korrekte NTC-termistor til dit optiske modul skal du overveje følgende faktorer:

1. R25 værdi

Fælles værdier er 10 kΩ og 100 kΩ. Lavere modstandsværdier trækker mere målestrøm, men er mindre følsomme over for støj. Højere modstandsværdier er nemmere at måle med simple ADC-kredsløb. Valget afhænger ofte af den TEC-controller-IC, der bruges i modulet. Mange laserdriver- og TEC-controllerchips er optimeret til et specifikt NTC-modstandsområde, typisk 10 kΩ eller 50 kΩ.

2. B-værdi

B-værdien bestemmer, hvor meget modstanden ændrer sig pr. grad. En højere B-værdi giver en større modstandsændring pr. grad, hvilket kan forbedre temperaturopløsningen. En meget høj B-værdi betyder dog også, at modstanden bliver meget høj ved lave temperaturer, som kan overskride målekredsløbets indgangsområde. B25/50 = 3435 K er et almindeligt kompromis for optiske moduler, der arbejder fra -10°C til +75°C.

3. Tolerance

Modstandstolerancen og B-værditolerancen påvirker direkte temperaturmålingens nøjagtighed. En ±1% modstandstolerance kombineret med ±1% B-værditolerance resulterer i en initial temperaturfejl på ca. ±0,3°C ved 25°C. For DWDM-applikationer, hvor bølgelængdestabiliteten skal være inden for ±0,01 nm, kan denne fejl være for stor. Et kalibreringstrin i modulets firmware kan kompensere for den indledende tolerance, men tolerancen skal være stram nok til, at kalibreringen forbliver gyldig over driftsområdet.

4. Pakke og limning

NTC'en skal passe inden for den tilgængelige plads inde i det optiske modul. Bare chips giver det mindste fodaftryk, men kræver wire bonding eller matrice-fastgørelsesudstyr. Formonterede spåner på keramiske holdere forenkler monteringen, men tilføjer højden. Vi kan tilbyde begge muligheder og rådgive om det bedste valg til din produktionslinje.

5. Selvopvarmning

Målestrømmen skal holdes lav. For en 10 kΩ NTC med en dissipationsfaktor på 1,5 mW/°C er den maksimale målestrøm for 0,1°C selvopvarmning ca. 120 µA. Hvis din TEC-controller bruger en højere strøm, så overvej en lavere modstand NTC eller en større chip med højere dissipationsfaktor.

Hvis du er usikker på, hvilke parametre du skal vælge, skal du angive din TEC-controllers varenummer og måltemperaturområdet. Vi kan anbefale en kompatibel NTC-konfiguration.

Typiske applikationer

SFP og QSFP optiske transceivere

NTC termistorer bruges inde i modulet til at overvåge lasertemperaturen. Signalet føres ind i TEC-controlleren, som holder laseren ved en fast temperatur, typisk 25°C eller 45°C afhængigt af laserdesignet.

DWDM og kohærente moduler

For lasere, der er stabile med smal linjebredde og bølgelængde, er NTC-nøjagtigheden kritisk. Kontrolsløjfen skal holde temperaturen inden for ±0,1°C for at holde bølgelængden inden for det specificerede kanalgitter.

Laser Diode Submounts

I nøgne laserdiodepakker er NTC'en bundet til den samme submount som laserchippen. Dette giver direkte temperaturføling uden yderligere termisk masse.

Telebasestationer og udendørsudstyr

NTC-termistorer bruges også i temperaturovervågningskredsløbene i udendørs optiske forstærkere og transceivere, hvor udsvingene i omgivelsestemperaturen kan være store.

Ofte stillede spørgsmål

Q: Hvad er forskellen mellem R25 og B-værdi?

A: R25 er modstanden ved 25°C. B-værdien beskriver, hvordan modstanden ændrer sig med temperaturen. Begge parametre er nødvendige for at beregne modstanden ved enhver anden temperatur. En højere B-værdi betyder, at modstanden ændrer sig mere for en given temperaturændring.

Q: Hvordan konverterer jeg modstand til temperatur i min firmware?

A: Den enkleste metode er at bruge en opslagstabel genereret ud fra R25- og B-værdierne ved hjælp af Steinhart-Hart-ligningen eller den forenklede B-ligning. Mange TEC-controller-IC'er har indbyggede konverteringsalgoritmer. Vi kan levere koefficienttabellen til din specifikke NTC.

Q: Kan jeg bruge en ±5 % tolerance NTC i et DWDM-modul?

A: Det afhænger af din kalibreringsprocedure. En ±5 % modstandstolerance kombineret med ±1 % B-tolerance resulterer i en temperaturfejl på over ±1°C før kalibrering. Hvis din produktionslinje udfører en engangskalibrering ved en kendt temperatur, kan den indledende offset fjernes. Men B-tolerancen påvirker stadig hældningsnøjagtigheden. For DWDM anbefaler vi mindst ±1 % modstand og ±0,5 % B-værdi.

Q: Hvorfor betyder selvopvarmning noget, hvis målestrømmen kun er nogle få hundrede mikroampere?

A: Selv små strømme kan opvarme termistoren over den omgivende temperatur. En 100 µA strøm gennem en 10 kΩ NTC spreder 0,1 mW. Med en dissipationsfaktor på 1,5 mW/°C medfører dette en temperaturstigning på 0,067°C. I et stramt styret lasermodul kan denne offset være betydelig. Målekredsløbet skal bruge den laveste praktiske strøm.

Spørgsmål: Giver du brugerdefinerede B-værdier eller modstandsværdier?

A: Ja. Vi kan justere materialesammensætningen for at opnå brugerdefinerede B-værdier i intervallet 3000 K til 4500 K, og vi kan screene for specifikke modstandsværdier med snævre tolerancer. Minimum bestillingsmængder gælder.

Q: Kan NTC'en monteres direkte på laserchippen?

A: Normalt ikke. NTC'en er monteret på submount eller TEC kold side, ikke på laserfacetten. Direkte kontakt med laserchippen kan introducere elektriske problemer eller problemer med termisk masse. Vi anbefaler at montere NTC så tæt som muligt på laseren, men elektrisk isoleret.

Kontakt og teknisk support

For at anmode om prøver eller en detaljeret anbefaling skal du angive følgende:

● TEC controller varenummer eller målestrøm

● Mål lasertemperatur

● Påkrævet temperaturnøjagtighed

● Ledig plads til NTC

● Samlingsmetode (trådbinding, lodning, epoxy)

● Forventet årlig volumen

Vi svarer inden for en hverdag og kan levere prøver til evaluering.
