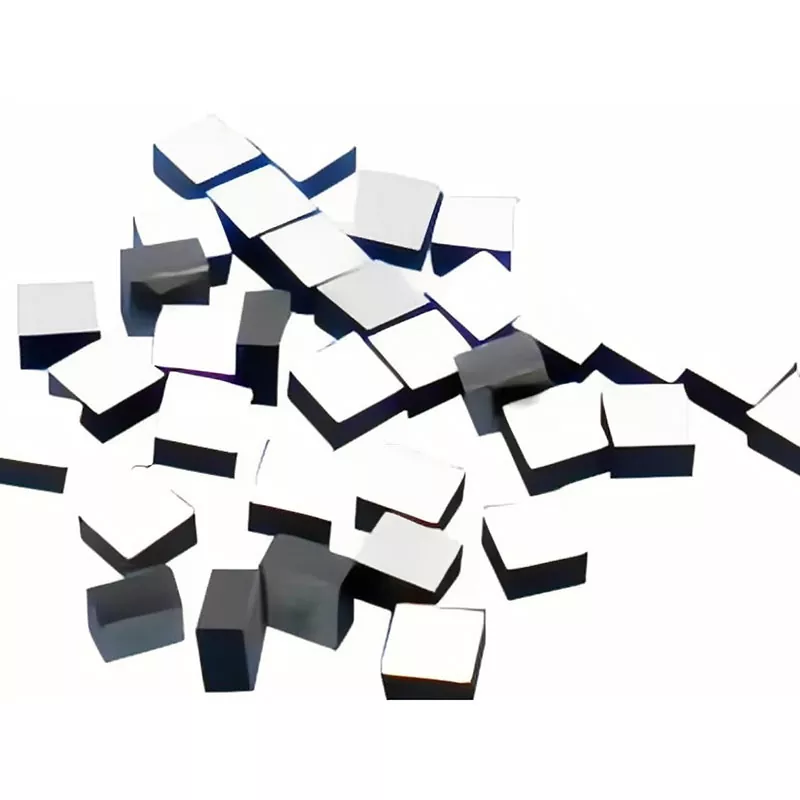

Højpræcisions NTC termistorchip

NTC-termistorer bruger en negativ temperaturkoefficientkarakteristik, hvilket betyder, at deres modstand ændres i takt med temperaturændringer. I et følekredsløb kan modstandsvariationen konverteres til temperaturinformation til overvågning og kontrol.

For chipapplikationer påvirker valget af R25, B-værdi, modstandstolerance, chipdimensioner og elektrodestruktur direkte kredsløbsmatchning og samling. R25 refererer til den nominelle modstand ved 25°C, mens B-værdien beskriver termistorens modstand-temperaturkarakteristik.

Højpræcisions NTC-termistorchippen er beregnet til applikationer, hvor sensorelementet skal placeres tæt på en temperaturfølsom komponent, mens den besatte plads holdes lille.

Tekniske parametre

Følgende modeller repræsenterer tilgængelige produktspecifikationer. Elektriske værdier og dimensioner skal vælges i henhold til de nødvendige kredsløbskarakteristika og monteringsmetode.

Yderligere tilgængelige intervaller

Lille størrelse

High-Precision NTC Thermistor Chip er tilgængelig i kompakte strukturer til applikationer, hvor en konventionel emballeret temperatursensor ville optage for meget plads. Udvalgte modeller i det aktuelle sortiment er så små som 0,45 × 0,45 mm, mens tilpassede spåndimensioner kan vurderes ud fra kundetegninger eller prøver.

Den lille chipstruktur er velegnet til at placere følerelementet tæt på optiske, elektroniske eller andre temperaturfølsomme komponenter. De endelige dimensioner skal bekræftes i henhold til de krævede elektriske egenskaber og monteringsprocessen.

Trådbinding

Chippen kan leveres med guld- eller sølvbelagte elektroder til trådbinding. Guld-, aluminium- og sølvtrådsbinding kan understøttes afhængigt af elektrodekonfigurationen og samlingsprocessen.

Denne struktur er velegnet til kompakte hybridmoduler og andre samlinger, hvor termistoren skal integreres direkte i følerområdet. Elektrodemateriale og bindingskrav kan bekræftes under prøveevaluering.

Trådbundne NTC-termistorer bruges også i kompakte optiske transceiver-applikationer, hvor følerelementet er placeret tæt på de temperaturfølsomme optiske komponenter.

Modstand og B-værdi

Modstand og B-værdi bør vælges som en matchet kombination i stedet for at blive behandlet som fuldstændig uafhængige parametre. Det tilgængelige modstandsområde er 1kΩ til 1000kΩ, mens B-værdiområdet er 3200K til 4500K.

For kredsløbsdesign bør den nominelle modstand ved 25°C, B-værdi, tolerance og det påkrævede føleområde tages i betragtning sammen. Standardkombinationer er tilgængelige, og ikke-standardmæssige krav kan evalueres baseret på applikationen.

B-værdien er normalt angivet sammen med dets referencetemperaturområde, såsom B25/50 eller B25/85, så den nøjagtige definition bør bekræftes på den gældende produktspecifikation før kredsløbskalibrering. Kommercielle chip NTC-produktdata fra større producenter specificerer på samme måde R25- og B-værdier med definerede referencetemperaturer.

Modstandstolerance

Udvalgte modeller kan leveres med modstandstolerancemuligheder på ±0,5% og ±1%. Denne specifikation beskriver den tilladte afvigelse af den nominelle modstandsværdi og bør ikke præsenteres som den samlede temperaturmålingsnøjagtighed.

For temperaturfølsomme kredsløb kan modstandstolerance, B-værditolerance, kredsløbsdesign, kalibreringsmetode og driftsbetingelser alle påvirke det endelige temperaturmålingsresultat. Den nødvendige tolerance bør derfor vælges i henhold til det komplette sensorsystem.

Termisk respons

Den termiske tidskonstant for de anførte modeller er ≤2 s eller ≤3 s, afhængigt af chipstrukturen og modellen. En mindre termisk tidskonstant indikerer generelt, at termistoren hurtigere når termisk ligevægt med sine omgivende forhold.

Den faktiske respons i et samlet modul afhænger også af monteringsmetode, termisk kobling, omgivende materialer og luftstrøm. Af denne grund bør chipspecifikationen evalueres sammen med den faktiske installationsstruktur.

Ansøgninger

Optisk kommunikation

High-Precision NTC Thermistor Chip kan integreres i optiske kommunikationsmoduler og optiske transceivere til temperaturovervågning. Dens kompakte struktur gør det muligt at placere følerelementet tæt på temperaturfølsomme optiske komponenter uden at tilføje en konventionel ekstern sensorpakke.

Dette er især relevant i optiske samlinger, hvor tilgængelig installationsplads er begrænset, og temperaturændringer skal overvåges tæt på den komponent, der kontrolleres. Trådbundne NTC-termistorer bruges specifikt til temperaturføling i optiske transceiverdesigns.

Medicinsk udstyr

Kompakte NTC-chips kan integreres i medicinske instrumenter og laboratorieudstyr, hvor temperaturfølerelementet skal passe ind i et begrænset installationsområde. Forskellige modstandsværdier, B-værdier og tolerancemuligheder gør det muligt at matche komponenten med forskellige følerkredsløb.

Den endelige specifikation skal vælges i henhold til det påkrævede temperaturområde, kredsløbskarakteristika, installationsmetode og gældende udstyrskrav.

Bilradar

Bilradarmoduler indeholder kompakte elektroniske komponenter, der kan kræve temperaturovervågning under drift. Den lille formfaktor på NTC-chippen gør det muligt at integrere temperaturføling i elektroniske samlinger med høj tæthed.

For bilapplikationer skal den nødvendige driftstemperatur, modstandskarakteristika, tolerance, mekaniske struktur og pålidelighedskrav bekræftes, før den endelige model vælges.

Laboratorieudstyr

Chippen kan også bruges i laboratorie- og testudstyr, hvor der kræves et kompakt temperaturfølende element. Modstand og B-værdi kan vælges i henhold til følerkredsløbet, mens spåndimensioner kan tages i betragtning sammen med den tilgængelige installationsplads.

For prototype eller tilpasset udstyr kan X-Meritan evaluere krav baseret på kundetegninger eller prøver før produktion.

Tilpasning

Elektriske parametre

Højpræcisions NTC-termistorchippen kan evalueres for tilpassede elektriske krav. Tilgængelige modstandsværdier dækker 1kΩ til 1000kΩ, med B-værdier fra 3200K til 4500K. Modstandstolerancemuligheder på ±0,5% og ±1% er tilgængelige for udvalgte specifikationer.

Når de anmoder om en tilpasset model, kan kunderne levere den nødvendige R25, B-værdi, tolerance, driftsbetingelser og målapplikation. Disse parametre er med til at bestemme, om en eksisterende model kan bruges, eller en ny specifikation skal evalueres.

Chip dimensioner

Spåndimensioner kan vurderes i henhold til tilgængelig installationsplads og montageproces. Eksisterende modeller omfatter kompakte strukturer såsom 0,45 × 0,45 × 0,20 mm og 0,45 × 0,45 × 0,25 mm.

For ikke-standard dimensioner kan X-Meritan gennemgå kundetegninger eller prøver og bekræfte den opnåelige struktur sammen med de nødvendige elektriske parametre.

Elektrode muligheder

Forgyldte eller sølvbelagte elektrodemuligheder er tilgængelige til forskellige bindingskrav. Elektrodematerialet skal vælges sammen med det tilsigtede trådmateriale og bindingsprocessen.

Under prøveudviklingen kan elektrodestrukturen, bindingsmetoden, chipdimensioner og elektriske egenskaber kontrolleres før masseproduktion.

Produktion og prøvesupport

X-Meritan fremstiller halvleder-relaterede materialer og komponenter og yder produktionssupport til tilpassede elektroniske komponenter. Det tilgængelige produktionsudstyr omfatter vibrationsstikmaskiner, svejsemaskiner, automatiske pakkemaskiner og præcisionsskæreudstyr.

For tilpassede NTC termistorchips kan produktionen evalueres ud fra kundeprøver eller tegninger. Før masseproduktion kan et prøvebekræftelsestrin bruges til at verificere dimensioner, elektriske parametre, elektrodekrav og samlingskompatibilitet.

Denne proces giver kunderne et defineret punkt til at kontrollere produktet i forhold til deres applikationskrav, før de frigiver en større produktionsordre.

FAQ

Hvilken modstand og B-værdier er tilgængelige?

Det tilgængelige modstandsområde er 1kΩ til 1000kΩ, med B-værdier fra 3200K til 4500K. Standardmodeller inkluderer 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ og 100kΩ modstandsværdier.

Hvilken modstandstolerance er tilgængelig?

Udvalgte specifikationer er tilgængelige med ±0,5% og ±1% modstandstolerance. Den påkrævede tolerance skal vælges i henhold til kravene til kredsløb og temperaturføling.

Kan chippen være trådbundet?

Ja. Forgyldte eller sølvbelagte elektrodemuligheder er tilgængelige. Guld-, aluminium- og sølvtrådsbinding kan evalueres i henhold til elektrodekonfigurationen og samlingsprocessen.

Hvad er den mindste tilgængelige chipstørrelse?

Produktsortimentet omfatter kompakte modeller som 0,45 × 0,45 × 0,20 mm og 0,45 × 0,45 × 0,25 mm. Tilpassede dimensioner kan evalueres ud fra kundetegninger eller prøver, med den endelige størrelse afhængig af de nødvendige elektriske og strukturelle specifikationer.

Ja. X-Meritan kan evaluere tilpasset modstand, B-værdi, dimensioner, tolerance og elektrodekrav. Kundetegninger eller prøver kan bruges som grundlag for produktvurdering og prøvebekræftelse.

Hvordan skal jeg vælge en NTC termistorchip?

Start med den nødvendige modstand ved 25°C, B-værdi, temperaturregistreringsområde, modstandstolerance, tilgængelig installationsplads og bindingsmetode. Til tilpassede applikationer kan levering af kredsløbskravene, installationstegninger eller eksisterende prøve hjælpe med at bestemme en passende specifikation.

Om X-Meritan

X-Meritan er en Kina-baseret producent med speciale i halvlederrelaterede materialer, komponenter og produkter til termisk styring. Dens muligheder dækker materialeudvikling, komponentfremstilling, tilpasset produktion og applikationssupport.

Virksomheden betjener applikationer, herunder optisk kommunikation, sensing, medicinsk udstyr, bilelektronik og forbrugerelektronik. Produkterne leveres til Europa, Nordamerika, Sydamerika, Sydøstasien og andre internationale markeder.

For NTC-termistorchippen med høj præcision yder X-Meritan support fra specifikationsvalg og prøveevaluering til tilpasset produktion. Kunder kan levere tegninger, prøver eller elektriske krav til teknisk evaluering før produktion
