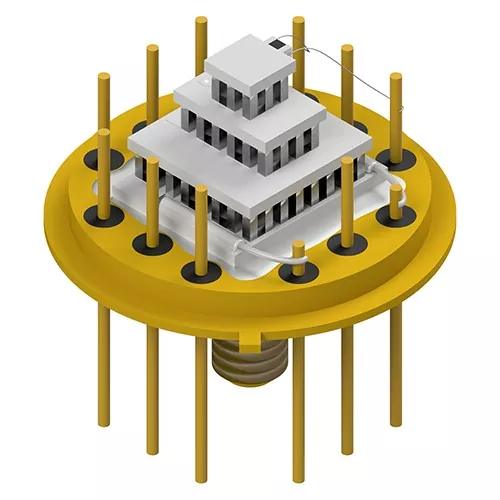

Som producent bruger X-meritan Peltier Assembly halvleder termoelektrisk teknologi til at overføre varme mellem den kolde side og den varme side af modulet.

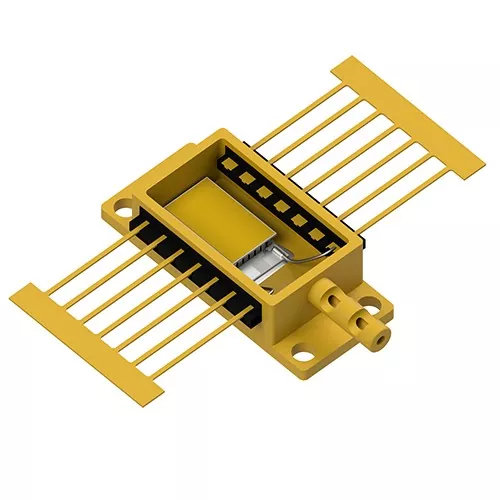

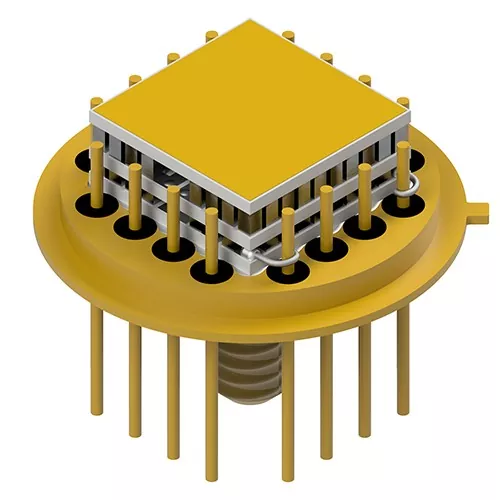

Peltier-samlingen integrerer termoelektriske kølekomponenter og varmeafledningsdele i en enkelt enhed. Denne struktur reducerer behovet for separate kølekomponenter og forenkler installationen inden for begrænsede udstyrsrum.
Samlingen fungerer gennem halvleder termoelektrisk køleteknologi uden kompressorbaserede kølekomponenter. Solid-state strukturen eliminerer mekaniske kølebevægelser og reducerer driftsvibrationer og støj.
The thermoelectric module transfers heat directly between the cold side and hot side. This design enables localized temperature control for electronic components requiring stable thermal conditions.
Den kolde side bruger varmeoverførselsblokke af aluminium eller kobber til at opsamle varme fra målområdet. Den varme side integrerer en aluminiumskøleplade og ventilator for at frigive overført varme og opretholde den termiske balance i samlingen.
Samlingsstrukturen kan justeres i henhold til installationskrav, herunder dimensioner, TEC-konfiguration og tilslutningsgrænseflader.
Ydeevnen af en Peltier-samling afhænger af koordineringen mellem halvlederkøleelementer, termiske overførselsmaterialer og mekaniske strukturer.
The thermoelectric cooling chip is the core component responsible for heat transfer. Når elektrisk strøm passerer gennem halvledermaterialer, absorberes varme på den ene side og frigives på den modsatte side, hvilket skaber den kølende effekt.
Keramiske underlag giver elektrisk isolering og mekanisk støtte til termoelektriske elementer. De fungerer også som en del af den termiske overførselsvej mellem halvlederchippen og eksterne komponenter.
Silikonefedt med høj termisk ledningsevne påføres mellem kontaktflader for at forbedre termisk ledning og reducere varmeoverførselstab forårsaget af overfladespalter.
Den kolde side bruger aluminium- eller kobberblokke til at overføre varme fra den afkølede komponent til det termoelektriske modul.
Den varme side integrerer en aluminiumskøleplade og blæser for at fjerne varme overført fra den kolde side og varme, der genereres under drift.
Industrielle skruer eller epoxyharpiks bruges til at fastgøre indvendige og udvendige komponenter og bibeholde monteringsstabilitet under drift.
På grund af sin kompakte struktur og halvlederbaserede kølemetode er X-meritan Peltier Assembly velegnet til udstyr, der kræver lokaliseret temperaturregulering og kontrolleret varmeoverførsel.
|
Ansøgningsfelt |
Krav til temperaturkontrol |
Monteringsfunktion |
|
Fiberoptisk kommunikation |
Stabil temperaturkontrol for optiske komponenter |
Overfører varme fra følsomme optiske moduler |
|
Industrielt medicinsk udstyr |
Kompakt og støjsvag kølestruktur |
Giver lokaliseret temperaturregulering |
|
Smart bilelektronik |
Termisk styring i begrænset installationsplads |
Fjerner varme fra elektroniske komponenter |
|
Forbrugerelektronik |
Køleintegration i lille størrelse |
Understøtter termisk kontrol i kompakte enheder |
|
Forskningsinstrumenter |
Kontrolleret halvledertemperaturjustering |
Giver lokal køling til testsystemer |
X-meritan-fremstilling dækker termoelektrisk materialeudvikling, TEC-komponentbehandling og montageintegration.
Produktionsudstyr: Blikdyppeovn, vibrationssvingstøbemaskine, svejsemaskine, ovn, inkjetprinter, loddekolbe, dispensermaskine, automatisk forseglingsmaskine, skæremaskine, størkningsmaskine, reflow-loddeudstyr og fuldautomatisk printmaskine.
Termoelektrisk chipplacering: Bekræft chipplacering og samlingsnøjagtighed.
Keramisk substratlimning: Tjek bindingstilstanden mellem keramiske substrater og termoelektriske komponenter.
Loddeforbindelse: Undersøg loddesamlinger for elektrisk og mekanisk stabilitet.
Termisk grænsefladeanvendelse: Bekræft termisk fedtdækning og kontaktoverfladetilstand.
Mekanisk strukturstabilitet: Tjek fastgørelsesstyrke og samlet samlingsintegritet.
Elektrisk forbindelsestilstand: Bekræft den elektriske forbindelses status.
Strukturel konsistens: Tjek komponentjustering og monteringstilstand.
Varmeoverførselsvejens tilstand: Inspicer den termiske ledningsvejs integritet.
Køle- og varmeafledningsdrift: Bekræft kølefunktion og varmeafledningsdrift.
Before installation, ensure the contact surface is flat and clean. Apply thermal grease evenly between the module and contact surface. Tighten fixing screws evenly to avoid excessive stress on the ceramic substrate.
Den varme side skal have tilstrækkelig plads til varmeafledning. Dårlig termisk kontakt eller utilstrækkelig varmeafgivelsesevne kan reducere køleydelsen.
Den kolde side absorberer varme fra målkomponenten, mens den varme side afgiver varme gennem kølepladen og blæseren.
Under installationen:
● Den kolde side forbindes med den komponent, der skal køles.
● Den varme side forbinder til varmeafledningsstrukturen.
● Luftstrømmen omkring kølepladen skal forblive uhindret.
Strømforsyningen skal svare til de elektriske specifikationer for det valgte termoelektriske kølemodul.
Anbefalede overvejelser:
● Brug en stabil jævnstrømsforsyning.
● Match spændings- og strømkrav med TEC-modulspecifikationen.
● Undgå ustabile strømforhold, der kan påvirke køledriften.
Almindelige årsager omfatter:
● Utilstrækkelig kølepladekapacitet
● Dårlig kontakt mellem varmeoverførselsflader
● Ujævn termisk fedtpåføring
● Støv blokerer varmeafledningsoverfladen
● Forkert installation af kølestrukturen
Den varme side skal løbende frigive overført varme. Varmeakkumulering kan reducere køleeffekten.
X-meritan har produktionskapaciteter, der dækker termoelektriske materialer, TEC-komponenter og integrerede termiske samlinger. Produktionssystemet understøtter hele processen fra termoelektrisk materialeudvikling til Peltier Assembly integration.
● Termoelektrisk materialeudvikling: Udvikle og bearbejde termoelektriske materialer til TEC-komponentapplikationer.
● Komplet samlingsproduktion: Integrer termoelektriske chips, keramiske substrater, termiske grænsefladematerialer, varmeoverførselsblokke, køleplader og blæsere i færdige køleenheder.
● In-house behandlingsudstyr: Produktionslinjer er udstyret med blikdyppeovne, vibrationssvingstøbemaskiner, svejsemaskiner, dispenseringsmaskiner, automatiske forseglingsmaskiner, reflow-loddeudstyr og andet monteringsudstyr.
● Flertrins kvalitetsinspektion: Kontroller nøgleprocesser, herunder chipplacering, keramisk substratlimning, loddeforbindelser, termisk grænsefladepåføring og kontrol af den endelige monteringstilstand.
● Mulighed for design af termisk struktur: Udvikl varmeoverførsel og varmeafledningsstrukturer i henhold til forskellige krav til udstyrsintegration.
X-meritan produktionserfaring dækker applikationer inden for fiberoptisk kommunikation, industrielt medicinsk udstyr, smart automobilelektronik, forbrugerelektronik og forskningsinstrumenter, der kræver halvlederkøling og temperaturkontrol.
