Samlinger med mikro termoelektriske kølere

X-Meritan fremstiller præcisionsmonteringer med mikro-termoelektriske kølere for at eliminere de termiske flaskehalse, risici for udgasning og kompleksitet forbundet med montering af diskrete kølekomponenter. Ved at integrere mikro-Peltier-elementer, brugerdefinerede header-baser (Kovar, CuW, HTCC/LTCC) og feedback-termistorer under renrumsforhold, danner denne løsning en nøglefærdig underenhed, der er klar til matricefastgørelse. Aktiv punktkøling direkte under den optiske chip minimerer mørk støj i sensorarrays og låser emissionsbølgelængder for højeffekt laserdioder.

Pakkeformater og substratteknik

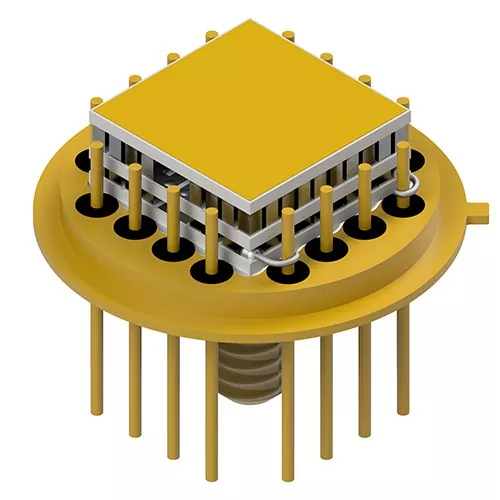

Transistor Outline (TO-Can) Headers

Anvendes bredt på tværs af telekommunikationstransceivere, VCSEL'er og miniaturespektroskopiske sensorer. Headerbaser har nikkel/forgyldt Kovar eller stål med tilpasset stiftgeometri (cylindriske, fladtrykte ender eller sømhoved) for at strømline intern trådbinding.

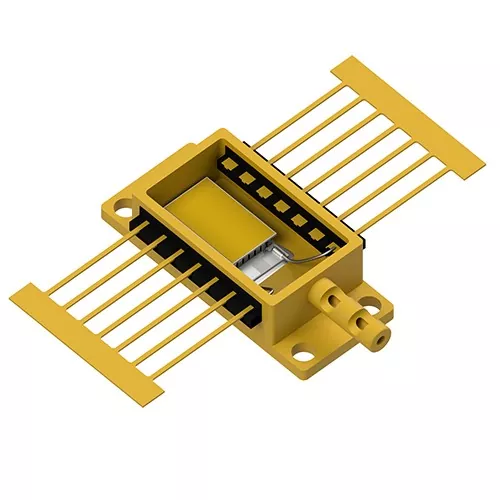

Optoelektroniske huse med høj integritet

Konstrueret til termiske belastninger på flere watt og tætte fotodetektorarrays, hvor strukturel stivhed og præcis co-planaritet er altafgørende.

Kerneydelse

Eutectic Micro-bonding: Undermoduler er loddet ved hjælp af AuSn eutektiske præforme direkte til pakkehoveder, hvilket eliminerer ledende epoxyer og undgår organisk udgasning i hermetiske forseglinger.

Mørk støjdæmpning: Aktiv punktafkøling sænker temperaturerne på fotodetektorarray-forbindelsen, reducerer termisk mørkestrøm og forbedrer det overordnede signal-til-støj-forhold (S/N).

Fleksible ledningsrammekonfigurationer: Header-stifter kan modificeres med flade overflader eller spidser for at sænke sløjfeinduktansen og forenkle automatiserede trådbindingsprocesser.

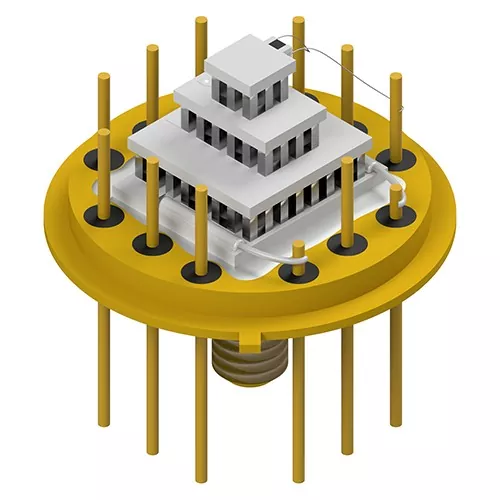

Multi-Stage Staging-kapaciteter: Kan rumme enkelt- til 4-trins mikro-TEC-konfigurationer til applikationer, der kræver dybe køledifferentialer (ΔT>70∘C).

Co-Developed Packaging (JDP): Fuld applikationsteknisk support fra termisk CAD-modellering og materialevalg til hurtig prøveprototyping og massevolumenfremstilling.

Primære applikationsdomæner

Optisk kommunikation og fotonik

Giver bølgelængdestabilisering til TOSA/ROSA-transceivere, EML-lasere og DWDM-netværk ved at låse laserforbindelsestemperaturen under variable hustemperaturer.

Infrarød og XRF-spektroskopi

Samlinger med Micro Thermoelectric Coolers leverer kolde substratplatforme til røntgenfluorescens (XRF) og ikke-dispersive infrarøde (NDIR) sensorer, hvilket forhindrer signaldrift under miljøanalyse.

Industrilasere med høj effekt

Styrer varmeflux inde i Butterfly (BTF) og High Heat Load (HHL) pakker, opretholder strålekvaliteten og forlænger diodernes levetid.

Luftfarts- og forsvarssensorer

Køling til focal plane arrays (FPA), nattesynsdetektorer og optiske styringssensorer udsat for hårde mekaniske vibrationer og termisk stød.

Kvalitetsverifikation

In-House Cleanroom Emballage: Alle mikro-TEC-placeringer, trådbinding og forseglingsoperationer finder sted i kontrollerede miljøer for at forhindre oxidation og fugtopfangning.

100 % parameterscreening: Alle samlinger med mikro-termoelektriske kølere undergår test for AC-modstand (Rac), isolationsmodstand, termisk respons og dimensionstolerancer før forsendelse.

Sporbar forsyningskædeintegritet: Direkte partnerskab med validerede skærebordsproducenter sikrer guldbelægningsadhæsion, vakuumtæthed og streng overholdelse af ISO9001-standarder.

Ofte stillede spørgsmål

Hvad er fordelen ved at købe en færdigmonteret TEC-on-header i forhold til at montere diskrete TEC'er internt?

Præ-integrerede samlinger eliminerer kompleks manuel mikrolodning, garanterer fabriksbekræftet eutektisk bindingsintegritet (Rth-minimering) og forhindrer kontaminering af udgasning inde i forseglede pakker.

Kan X-Meritan montere mikro-TEC'er på kundeleverede brugerdefinerede headere?

Ja. Gennem vores Joint Development Packaging-program (JDP) kan kunderne enten vælge fra vores standard Kovar/CuW-skæreborde eller sende proprietære huse til fabriks-TEC-integration og wire-bonding.

Hvordan forbedrer guld-tin (AuSn) eutektisk binding pakkens pålidelighed?

I modsætning til organiske klæbemidler eller almindelige bløde lodninger giver AuSn eutektisk binding højere termisk ledningsevne, ingen organisk afgasning og stærk fugestyrke, der modstår højtemperatur-matricefastgørelsesoperationer nedstrøms.

Hvilke data er nødvendige for at evaluere et brugerdefineret mikro-TEC-pakkedesign?

Angiv venligst målpakketype (f.eks. TO-8, BTF), varmebelastning (Qc), måltemperaturforskel (ΔT), pinkonfigurationskrav og foretrukne drivspændings-/strømgrænser.
