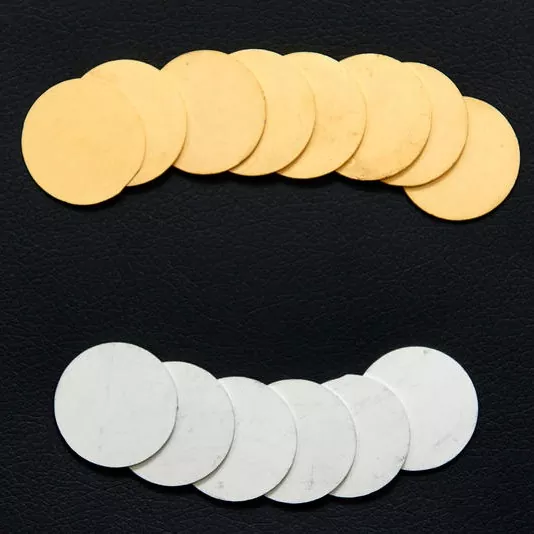

X-Meritan's er designet til at løse grænsefladenedbrydning og loddediffusionsproblemer under termoelektrisk køler (TEC).Skiver med diffusionsbarrierergiver en meget stabil, monteringsklar komponent til avanceret termisk styring. Ved at indføre en præcis nikkel-baseret barriere mellem Bi₂Te₃-Sb₂Te₃-substratet og den loddelige overflade, afbøder disse skiver effektivt elementær migration, stabiliserer elektrisk modstand og mekanisk styrke gennem gentagne termiske cyklusser.
Denne side dækker arbejdsstrukturen, tekniske specifikationer, pletteringsmuligheder, valgvejledning og tilpasningsmuligheder for diffusionsbarriereskiver, der bruges i TEC-fremstilling. Hvis du sammenligner leverandører,kontakt vores ingeniørteamfor at bekræfte barrierestrukturen og dimensionerne for din montageproces.
Skiver med diffusionsbarrierer er forbehandlede termoelektriske materialeskiver med en beskyttende metalliseringsstruktur designet til at kontrollere interaktionen mellem det termoelektriske substrat og loddet anvendt under TEC-samlingen.
Basismaterialet er en ekstruderet Bi2Te3-Sb2Te3 termoelektrisk barre. Efter præcisionsbehandling påføres en nikkelbaseret diffusionsbarriere mellem det termoelektriske materiale og det udvendige loddelag. Dette skaber en kontrolleret grænseflade, der hjælper med at begrænse uønsket elementær migration og grænsefladereaktioner under lodning og efterfølgende termisk cykling.
Barrieren er særlig vigtig, fordi det termoelektriske materiale og loddemetal har forskellige kemiske og fysiske egenskaber. Under gentagen opvarmning og afkøling kan ukontrolleret interaktion ved grænsefladen bidrage til ændringer i elektrisk modstand, mekanisk nedbrydning eller forringelse af loddeforbindelsen.
Disse skiver hører til de brederetermoelektriske materialerproduktfamilie og bruges typisk sammen medtermoelektriske kølere, termoelektriske køleaggregaterogtemperaturregulatoreri komplette termiske styringssystemer.
Kernemetalliseringsstrukturen anvender en nikkelbaseret diffusionsbarriere mellem Bi₂Te₃-Sb₂Te₃-substratet og det lodbare ydre lag.
Dette mellemlag hjælper med at kontrollere bevægelsen af loddebestanddele mod det termoelektriske materiale og giver en mere stabil grænseflade til TEC-samling. En flerlagskonfiguration kan vælges i henhold til den påtænkte loddeproces og driftsmiljø.
I stedet for at stole på en enkelt overfladebelægning kan X-Meritan levere flerlags metalliseringsstrukturer, hvor forskellige lag udfører forskellige funktioner.
Det indre barrierelag fokuserer på materialeadskillelse og diffusionskontrol, mens det ydre loddelag vælges i henhold til sammenføjningsprocessen.
Elektrofri fortinning fås ved ca. 7 ± 2 μm.
Tinoverfladen giver god loddeaffinitet til konventionelle loddeprocesser og kan bruges med både blyholdige og blyfrie loddesystemer afhængig af kundens montageproces.
Denne konfiguration er generelt passende, når det primære krav er en praktisk loddelig overflade til standard TEC-produktion.
Til applikationer, der kræver en tynd guldfinish, tilbyder X-Meritan strømløs guldbelægning med en Au-tykkelse på mindre end 0,2 μm.
Guld giver en overflade med god oxidationsresistens og kan overvejes til applikationer, der anvender AuSn lodning eller hvor kontrollerede overfladekarakteristika er påkrævet.
X-Meritans patenterede "H"-teknologi inkorporerer et ca. 150 μm aluminiumlag i flerlagsbarrierestrukturen.
Konfigurationen er beregnet til applikationer udsat for krævende temperaturovergange. Ved at inkorporere et ekstra aluminiumslag i metalliseringsstrukturen adresserer designet de spændinger, der er forbundet med gentagen termisk udvidelse og sammentrækning.
Denne mulighed kan evalueres til rumfart, tung industri og andre TEC-applikationer, hvor termisk cykling er en væsentlig designovervejelse.
Det termoelektriske materiale kan slibes og skæres i skiver i henhold til kundens tegninger. Den specificerede skærepræcision er cirka ±15 μm, mens den mindste skivetykkelse er 0,3 mm.
Forbehandlede skiver kan reducere mængden af materialeforberedelse, der kræves af TEC-producenter og give dimensioner tættere på kravene til efterfølgende montageoperationer.
| Parameter | Specifikation |
|---|---|
| Grundmateriale | Ekstruderet Bi₂Te3-Sb₂Te3 ingots |
| Minimum skivetykkelse | ≥ 0,3 mm |
| Tykkelse | Kan tilpasses efter kundetegning |
| Skærepræcision | ±15 μm |
| Diffusionsbarriere | Nikkelbaseret flerlagsstruktur |
| Elektroløs fortinning | 7 ± 2 μm |
| Elektroløs guldbelægning | < 0,2 μm Au |
| "H" teknologi | Cirka 150 μm Al barrierelag |
| Slibning & skæring | Fås efter tegning |
| Metalliseringskonfiguration | Kan tilpasses efter applikation |
| Anvendelse | Termoelektrisk køling og TEC-fremstilling |
Dimensionstolerancer, metalliseringsstruktur og pletteringsspecifikationer skal bekræftes i henhold til den endelige TEC-design- og montageproces. Send din tegning tilvores salgsingeniørerfor en gennemførlighedsgennemgang.
Standardsubstratet er et ekstruderet Bi2Te3-Sb2Te3 termoelektrisk materiale. Start med at bekræfte den nødvendige termoelektriske sammensætning, materialedimensioner, skivetykkelse og tilsigtede TEC-driftsforhold.
Til konventionel TEC-samling kan en nikkelbaseret diffusionsbarriere give adskillelse mellem det termoelektriske substrat og den loddelige overflade.
Hvis applikationen involverer betydelige temperaturcyklusser, kan en mere kompleks flerlagskonfiguration evalueres. Den nødvendige struktur skal bestemmes i henhold til den aktuelle termiske profil og modulkonstruktion.
Elektrofri tin er generelt velegnet, når der anvendes konventionel lodning, blyfri lodning er påkrævet, en relativt tykkere loddelig overflade foretrækkes, eller produktionsomkostninger er en vigtig overvejelse.
Elektroløst guld kan overvejes, når AuSn-lodning er påkrævet, overfladeoxidation skal kontrolleres, en tynd guldfinish foretrækkes, eller applikationen kræver specifikke overflade- eller elektriske egenskaber.
Antallet og sværhedsgraden af temperaturcyklusser bør tages i betragtning, når metalliseringskonfigurationen vælges. Anvendelser med hyppige overgange mellem varme og kolde forhold kan kræve yderligere overvejelser om termisk ekspansion, grænsefladespænding og barriere-lags integritet.
Til disse applikationer kan X-Meritans patenterede "H"-teknologi evalueres som en alternativ konfiguration.
Angiv den nødvendige skivetykkelse, længde, bredde, tolerance og overfladekrav på den tekniske tegning. Den specificerede skærepræcision på ca. ±15 μm kan understøtte kunder, der kræver kontrollerede dimensioner til nedstrøms TEC-montage og automatiseret håndtering.
X-Meritan fokuserer på halvlederkøling og termoelektrisk teknologi, med kapaciteter, der dækker termoelektrisk materialeudvikling, komponenttilpasning, varmeafledningsløsningsdesign og procesudvælgelsesstøtte.
Forskellige TEC-designs kan kræve forskellige skivedimensioner, tykkelser, overfladefinisher og metalliseringsstrukturer. X-Meritan kan bearbejde materialet efter kundetegninger og tekniske specifikationer.
Det leverede materiale er beregnet til kunder involveret i udvikling og fremstilling af termoelektriske moduler. Præcisionsslibning, skæring og metallisering kan hjælpe med at reducere antallet af forberedelsestrin, der kræves før montering.
X-Meritans termoelektriske løsninger tjener applikationer, herunder fiberoptisk kommunikation, industrielt og medicinsk udstyr, bilelektronik, forbrugerelektronik og forskningsinstitutioner. Virksomheden yder teknisk support til applikationer, der kræver kontrolleret halvlederkøling og præcis temperaturstyring, herunder tilpasset komponentudvikling. Du kan gennemgå vores baggrund omvirksomhedens profilsideeller udforske det fuldeproduktsortiment.
Diffusionsbarriereskiver er et element i et komplet termoelektrisk system. Afhængigt af dit projekt kan følgende produktlinjer også være relevante:
Basis Bi₂Te₃-Sb₂Te3 ingotmateriale, der bruges til at fremstille diffusionsbarriereskiver, tilgængelig i standard- og specialsammensætninger.
Solid-state Peltier kølemoduler til præcis temperaturkontrol i optoelektronisk, medicinsk og industrielt udstyr.
Integrerede TEC-samlinger, der kombinerer kølemodulet, kølepladen og termisk interface for hurtigere systemintegration.
Controllere med lukket sløjfe tilpasset standard- og mikro TE-kølere til stabil, høj nøjagtig temperaturregulering.
De bruges som metalliserede termoelektriske materialekomponenter i TEC-fremstilling. Diffusionsbarrieren hjælper med at kontrollere interaktion og elementær migration mellem Bi₂Te₃-Sb₂Te₃ termoelektriske substrat og loddesystemet under samling og termisk cykling.
Under lodning og gentagen opvarmning og afkøling kan loddebestanddele interagere med det termoelektriske materiale. En nikkelbaseret barriere giver en mellemgrænseflade, der hjælper med at begrænse uønsket diffusion og grænsefladereaktioner, hvilket understøtter mere stabil elektrisk og mekanisk ydeevne.
Nikkel giver en relativt stabil metallisk grænseflade mellem det termoelektriske substrat og den loddelige overflade. I en flerlags metalliseringsstruktur fungerer den som en mellembarriere, mens den tillader det ydre lag at blive optimeret til lodning.
Elektroløst tin er ca. 7 ± 2 μm og er primært beregnet til konventionelle loddeapplikationer. Elektroløst guld er mindre end 0,2 μm Au og kan vælges til applikationer, der kræver oxidationsbestandige overflader eller AuSn-lodning.
Det korrekte valg afhænger af kundens loddemateriale, sammenføjningstemperatur, montageproces og anvendelseskrav.
Den patenterede "H"-teknologi er beregnet til krævende termiske cyklusforhold. Det inkorporerer et ca. 150 μm aluminiumlag i flerlags barrierestrukturen og kan evalueres til applikationer som rumfart og tunge industrielle TEC-systemer.
Den faktiske konfiguration skal bestemmes i henhold til driftstemperaturområdet, termisk cyklusprofil og modulkonstruktion.
Den specificerede minimumstykkelse er 0,3 mm. Den faktiske tykkelse kan tilpasses efter kundens tekniske tegning og anvendelseskrav.
Ja. X-Meritan kan levere tilpassede dimensioner og forarbejdning i henhold til kundetegninger. Den specificerede skærepræcision er cirka ±15 μm.
Ja. X-Meritan kan levere termoelektrisk materiale, der har gennemgået slibning, præcisionsskæring, diffusionsbarrierebehandling og den nødvendige loddelige overfladebehandling. Dette kan hjælpe TEC-producenter med at reducere yderligere materialeforberedelse før montering.
Send din tegning, skivetykkelse, pletteringspræference og estimeret årlig volumen. Vores ingeniører vil bekræfte barrierestrukturen, foreslå den bedst egnede metalliseringskonfiguration og svare med fabriksdirekte priser.
