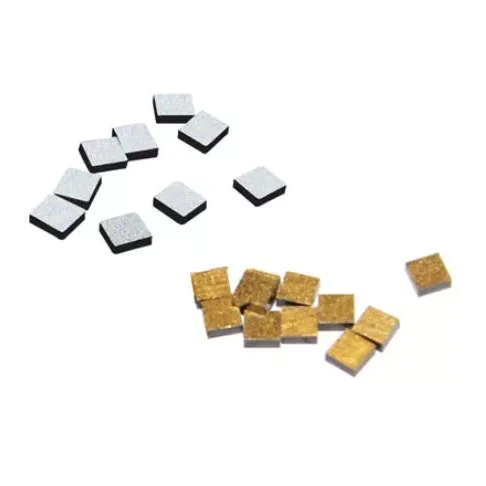

Filmpakket NTC

X-Meritan udvikler kompakte temperaturfølende komponenter til elektronik, der kræver hurtig respons, stabil termisk detektering og miljømæssig modstand. Flerlagsstrukturen bruger overgangsmetaloxider såsom mangan og nikkel, med det følsomme lag fremstillet ved magnetronforstøvning.

Den filmpakkede NTC giver en typisk termisk respons inden for 3 sekunder, fungerer fra -40°C til +125°C og har en B-værdi på 3950 K. Dens kemisk inerte ydre film giver modstand mod syrer, alkalier og organiske opløsningsmidler, hvilket gør den velegnet til industrielle, medicinske, forbrugerelektronik- og bilapplikationer.

Nøglespecifikationer

Præstation

Hurtig termisk respons

Den lave varmekapacitet på cirka 1 J/K reducerer termisk forsinkelse og muliggør typisk temperaturstabilisering inden for 3 sekunder. Dette er nyttigt til batteriovervågning, medicinske instrumenter og kraftelektronik, hvor hurtige temperaturændringer skal registreres.

Bredt temperaturområde

Driftsområdet fra -40°C til +125°C understøtter applikationer udsat for koldstartsforhold, forhøjede omgivelsestemperaturer og gentagne termiske ændringer.

Kemisk resistens

Den inerte ydre film beskytter følestrukturen mod syrer, baser og organiske opløsningsmidler. For kontinuerlig eksponering for stærkt koncentrerede ætsende dampe anbefales anvendelsesspecifik validering.

Nøjagtighed og modstand

Temperatur nøjagtighed

Den tilgængelige produktinformation definerer ikke en universel nøjagtighedsspecifikation såsom ±1°C eller ±0,5°C. Den faktiske systemnøjagtighed afhænger af modstandstolerance, B-værditolerance, kredsløbsdesign, ADC-opløsning, installation og kalibrering.

For projekter, der kræver ±1°C eller ±0,5°C, bør målnøjagtigheden angives under RFQ, så X-Meritan kan evaluere den passende konfiguration.

Modstandsmuligheder

Modstandsværdien skal vælges i henhold til målekredsløbet og måltemperaturområdet. Almindelige NTC-konfigurationer omfatter 10kΩ, 47kΩ og 100kΩ, mens de nøjagtige tilgængelige værdier og tolerancer bør bekræftes for den valgte X-Meritan-model.

Værdierne ovenfor er udvalgseksempler snarere end universelle specifikationer. De endelige parametre skal bekræftes med det relevante datablad.

Sensor sammenligning

Teknologi sammenligning

For kompakte elektroniske systemer inden for det specificerede temperaturområde tilbyder tyndfilmstrukturen en praktisk kombination af hurtig respons, lille størrelse og nem kredsløbsintegration.

Anvendelsesområder

Industrielt udstyr

Filmpakket NTC kan overvåge temperaturen i motorer, transformere og strømforsyningsudstyr. Dens brede driftsområde og hurtige respons understøtter termisk overvågning i realtid.

Medicinsk udstyr

Digitale termometre og diagnoseudstyr kan drage fordel af den lave varmekapacitet og hurtige termiske respons. Til medicinske applikationer med strenge krav til nøjagtighed bør det komplette målesystem valideres.

Forbrugerelektronik

Den slanke struktur er velegnet til smartphones, bærbare enheder, batteristyringssystemer og andre højdensitetssamlinger, hvor installationspladsen er begrænset.

Bilelektronik

Sensoren kan bruges til overvågning af motorrum og batteripakke. Mn/Ni/Co-oxidstrukturen er designet til applikationer, der involverer temperaturvariationer og termisk stress.

Integrationsnoter

Selvopvarmning

Driftsstrømmen skal forblive inden for de specificerede grænser. For høj strøm kan forårsage selvopvarmning og introducere temperaturmålingsfejl.

Mekanisk håndtering

Undgå skarp bøjning, for stort tryk eller trækspænding på filmlegemet under installationen. Det tynde funktionslag kræver kontrolleret håndtering.

Lodning

Brug en passende industristandard loddeprofil for at reducere termisk stød til flerlagsstrukturen. Produktionsloddebetingelser bør valideres før massefremstilling.

RFQ-krav

For OEM- og masseindkøb skal købere angive den nødvendige modstandsværdi, modstandstolerance, B-værdi, driftstemperatur, målnøjagtighed, responstid, dimensioner, tilslutningsmetode, applikationsmiljø og anslået mængde.

For eksempel kan en RFQ specificere: 10kΩ eller 100kΩ nominel modstand, ±1% tolerance, -40°C til +125°C drift og ±0,5°C systemnøjagtighed. X-Meritan kan derefter evaluere den passende konfiguration i henhold til den aktuelle applikation.

X-Meritan understøtter krav til temperaturføling for elektroniske producenter og OEM-projekter, herunder applikationsspecifik modstand, tolerance, dimensioner og ydeevnekrav.

Ofte stillede spørgsmål

Hvilke modstandsværdier er tilgængelige?

Almindelige NTC-modstandsmuligheder omfatter 10kΩ, 47kΩ og 100kΩ. Den tilgængelige modstandsværdi, tolerance og B-værdi skal bekræftes i henhold til den valgte X-Meritan-model og applikationskrav.

Kan NTC opnå ±1°C eller ±0,5°C nøjagtighed?

Den endelige temperaturnøjagtighed afhænger af modstandstolerance, B-værditolerance, kredsløbsdesign, ADC-opløsning, installation og kalibrering. Til applikationer, der kræver ±1°C eller ±0,5°C systemnøjagtighed, kan X-Meritan evaluere den passende konfiguration baseret på kundens krav.

Hvad er driftstemperaturområdet?

Det specificerede driftstemperaturområde er -40°C til +125°C, hvilket gør sensoren velegnet til mange industri-, bil-, batteri-, medicinske og forbrugerelektronikapplikationer.

Hvor hurtigt reagerer sensoren på temperaturændringer?

Den typiske termiske responstid er ≤3 sekunder. Den faktiske respons kan variere afhængigt af installationsmetoden, termisk kontakt, luftstrøm og omgivende miljø.

Kan X-Meritan levere tilpassede NTC-konfigurationer?

Ja. For OEM- og bulkprojekter kan kunder specificere modstandsværdi, tolerance, B-værdi, temperaturområde, nøjagtighedsmål, dimensioner, forbindelsesmetode og andre applikationskrav til konfigurationsevaluering.
