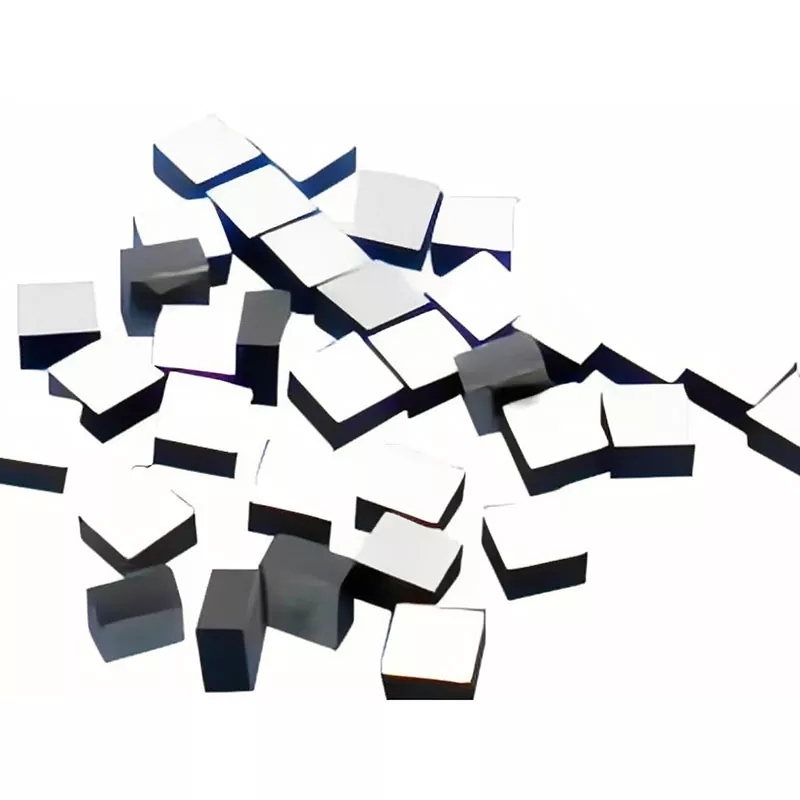

X-meritan NTC Thermistor for Battery Pack er en meget følsom temperaturmålingssensor i bilindustrien, der er specielt designet til lithium-ion batterimoduler, energilagringssystemer (ESS) og industrielle batteristyringsarkitekturer (BMS). Konstrueret til at forhindre termisk løb og optimere batteriopladningseffektiviteten, leverer denne kompakte termistor hurtig, præcis temperaturfeedback direkte fra celle- og moduloverflader.
NTC-termistoren til batteripakken registrerer temperaturændringer gennem den negative temperaturkoefficient for dets følermateriale. Når temperaturen stiger, falder den elektriske modstand, hvilket gør det muligt for det tilsluttede overvågningskredsløb at identificere ændringer i batteritemperaturen.
Forskellige batteristyringssystemer bruger forskellige modstands-temperaturkurver. X-Meritan giver almindeligt anvendte R25-værdier såsom 10KΩ, 47KΩ og 100KΩ, sammen med B-værdier, herunder 3435K, 3950K og 4100K. Brugerdefinerede modstands- og B-værdispecifikationer kan leveres i henhold til den påkrævede R-T-kurve.
Føleelementet kan pakkes i konfigurationer, der er egnede til installation på eller i nærheden af battericeller og -moduler. Kompakte dimensioner hjælper med at placere temperatursensoren tæt på den overvågede varmekilde uden at optage væsentlig plads i batterienheden.
Ledningslængde, huskonfiguration, konnektorarrangement og andre mekaniske egenskaber kan tilpasses til forskellige batteripakkestrukturer. Dette gør det muligt for sensorenheden at matche den tilgængelige installationsposition og elektriske grænseflade.
Det specificerede driftstemperaturområde på -40°C til +125°C dækker en lang række batteridriftsforhold. Den valgte pakke og følerkonfiguration skal matches til den faktiske temperatureksponering af applikationen.
Isolationsmodstanden mellem ledningsledningen og huset er større end 100MΩ. Dette giver elektrisk isolation mellem følerkredsløbet og den omgivende mekaniske struktur, når sensoren er korrekt installeret.
|
Parameter |
Beskrivelse / Værdi |
|
R25 Nominel modstand |
Fælles specifikationer omfatter 10KΩ, 47KΩ, 100KΩ osv. Tilpasning tilgængelig efter anmodning. |
|
B-værdi |
Fælles specifikationer omfatter 3435K, 3950K, 4100K osv. Dette bestemmer følsomheden af modstandsændringer med temperaturen. |
|
Driftstemperaturområde |
-40℃ ~ +125℃, der opfylder de driftsmæssige miljøkrav for de fleste batteripakker. |
|
Tolerance |
Flere kvaliteter tilgængelige, såsom ±1%, ±3%. |
|
Termisk tidskonstant |
I stille luft er den typiske værdi mindre end 10 sekunder, hvilket sikrer en hurtig respons. |
|
Isoleringsmodstand |
Isolationsmodstanden mellem ledningsledningen og huset er større end 100MΩ, hvilket sikrer elektrisk sikkerhed. |
Sensorinstallationsmetoden påvirker, hvor hurtigt og præcist sensorelementet reagerer på batteritemperaturændringer.
Til overvågning på celleniveau kan NTC-termistoren til batteripakken placeres direkte mod celleoverfladen for at måle temperaturen nær den overvågede celle. Til overvågning på modulniveau kan den placeres på et repræsentativt sted i modulstrukturen.
1. Kontakt mellem følerelement og overvåget overflade
2.Sensorposition i forhold til varmegenererende celler
3. Ledningsføring og trækaflastning
4.Elektrisk isolering
5.Tilgængelig installationsafstand
6. Connector orientering
7. Boligmål
8.Fiksering eller klæbemetode
Valg af den passende NTC-termistor til batteripakken kræver, at dens elektriske egenskaber matches med BMS-temperaturmålingskredsløbet og dens mekaniske egenskaber med batteripakken.
Den nominelle modstand ved 25°C skal svare til det modstandsområde, der forventes af BMS eller ladekredsløbet. Fælles værdier omfatter 10KΩ, 47KΩ og 100KΩ.
B-værdien bestemmer, hvordan termistorens modstand ændres, når temperaturen ændres. Den valgte B-værdi skal svare til den R-T-kurve, der kræves af temperaturmålingsalgoritmen.
Tolerancen påvirker forskellen mellem de faktiske termistorkarakteristika og den nominelle R-T-kurve. Snævrere tolerancer kan overvejes, når applikationen kræver mere ensartet temperaturmåling mellem sensorer.
Følerens nominelle temperaturområde bør dække den forventede minimum- og maksimumtemperatur ved dens installationsposition.
Den termiske tidskonstant angiver, hvor hurtigt sensoren reagerer på en ændring i dens omgivende temperatur. Anvendelser, der involverer hurtige termiske ændringer, bør tage højde for sensormasse, monteringsmetode, kontaktforhold og luftstrøm, når responstiden evalueres.
Ledningslængde, husstørrelse, konnektortype og monteringsmetode skal specificeres i henhold til den tilgængelige batteripakkeplads og BMS-ledningsstrukturen.
X-Meritan kan konfigurere NTC-termistoren til batteripakkesamling i henhold til de elektriske og mekaniske krav til batterisystemet.
Tilgængelige tilpasningsområder omfatter: R25-modstand, B-værdi, modstandstolerance, B-værditolerance, ledningslængde, ledningsspecifikation, husstruktur, sensordimensioner, konnektorkonfiguration, monteringsmetode og emballagekrav.
Til tilpasset udvikling kan batteriproducenten levere det nødvendige temperaturområde, BMS-inputspecifikation, R-T-kurve, installationsplacering, tilgængelig plads, kabelkrav og konnektorkonfiguration.
X-Meritan leverer TEC-moduler, temperaturregulatorer, termistorer og relaterede termiske komponenter, der hjælper kunder med at vælge kompatible produkter til forskellige temperaturkontrolkrav.
Vi understøtter tilpasning af elektriske parametre, dimensioner, emballagestrukturer og tilslutningsmetoder for at matche forskellige udstyrsdesign og installationsforhold.
Gennem kontrolleret fremstilling og ydelsestest bevarer X-Meritan konsistens i nøgleparametre såsom elektrisk ydeevne, termisk respons og sensingsnøjagtighed.
Vores ingeniørteam hjælper med komponentvalg, parametermatchning og systemintegration for at reducere udviklingsproblemer under produktdesign.
X-Meritan understøtter prøvetestning, tilpasset udvikling og volumenproduktion for at imødekomme forskellige projektstadier og leveringskrav.
Den måler batteritemperaturen ved at konvertere temperaturændringer til modstandsændringer. BMS eller ladekredsløbet aflæser denne modstand og konverterer den til en temperaturværdi.
R25-værdien skal svare til modstandsinputområdet og temperaturkonverteringskurven for BMS'en eller opladeren. Fælles specifikationer omfatter 10KΩ, 47KΩ og 100KΩ.
B-værdien beskriver sammenhængen mellem termistorens modstand og temperatur. Det er en vigtig parameter til at konvertere målt modstand til temperatur.
Ja. X-Meritan kan tilpasse modstand, B-værdi, tolerance, ledningslængde, hus, stik og andre mekaniske konfigurationer i henhold til batteridesignet.
Ja. Flere termistorer kan placeres ved forskellige celler eller moduler, når batteriarkitekturen kræver temperaturovervågning flere steder. Antallet og placeringen bør bestemmes af BMS og termisk design.
Det specificerede driftstemperaturområde er -40°C til +125°C. Den faktiske tilladte temperatur bør også evalueres i henhold til den valgte pakke og installationskonfiguration.
